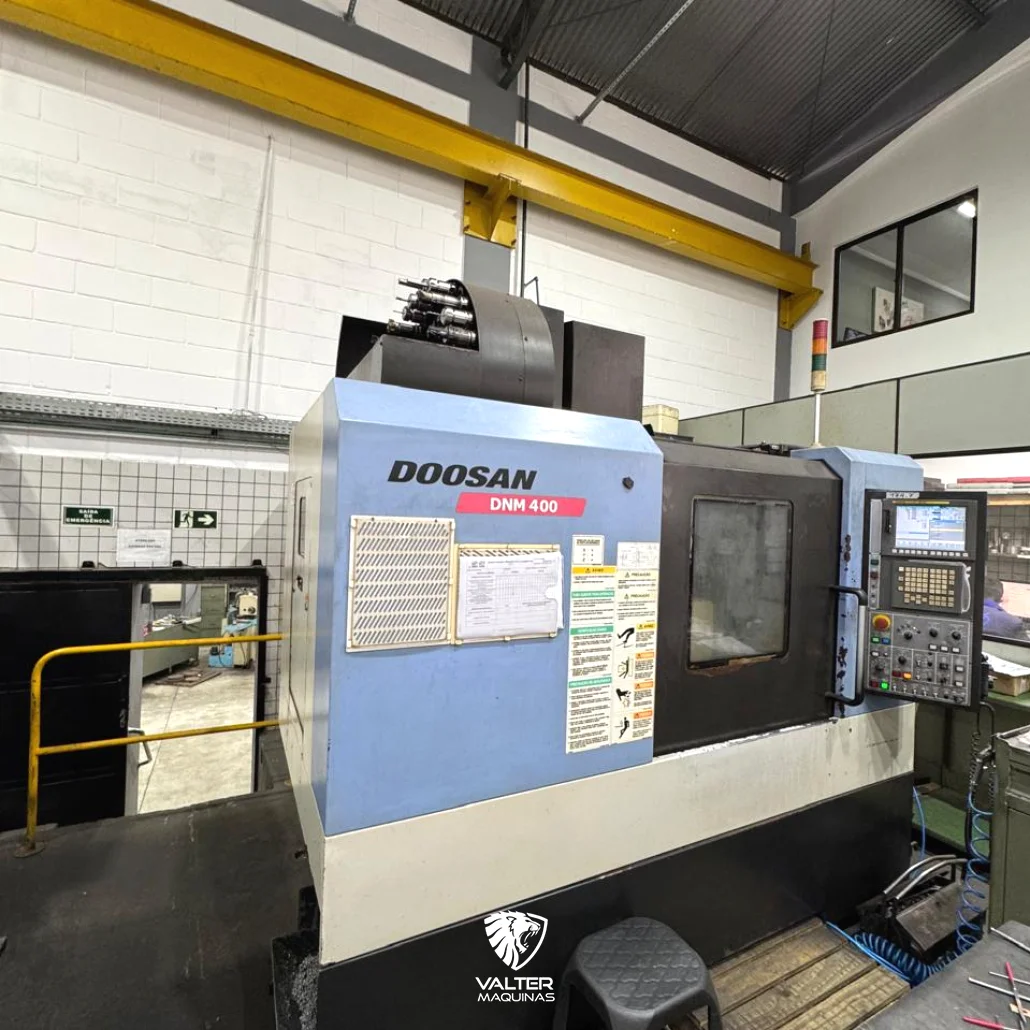

Centro de Usinagem Vertical Doosan DNM 400 – Com 4º Eixo Rotativo e Spindle 12.000 RPM

Alta Precisão Coreana, Usinagem em 4º Eixo e Refrigeração de Alta Pressão

O Centro de Usinagem Vertical Doosan DNM 400 é um verdadeiro coringa no chão de fábrica, reconhecido mundialmente por sua estabilidade mecânica e produtividade contínua. Fabricado em 2010, este modelo destaca-se por sua configuração voltada para alta eficiência e redução de tempos mortos, incorporando um 4º eixo rotativo para usinagens complexas e bomba de refrigeração de alta pressão para rápida evacuação de cavacos e preservação de ferramentas. Movido pelo seguro comando CNC Fanuc 0i, fuso de 12.000 RPM com motor de 11 kW e cone ISO 40, além de trocador automático para 20 ferramentas, o DNM 400 oferece versatilidade incomparável para ferramentarias e indústrias de usinagem de precisão.

Especificações Técnicas Detalhadas

Capacidades de Usinagem, Cursos e Mesa de Trabalho

• Marca: Doosan (Referência global sul-coreana em máquinas-ferramenta)
• Modelo: DNM 400
• Ano de Fabricação: 2010
• Curso Longitudinal (Eixo X): 635 mm
• Curso Transversal (Eixo Y): 435 mm
• Curso Vertical (Eixo Z): 510 mm
• Dimensões da Mesa de Trabalho: 790 x 435 mm
• Capacidade de Carga Admissível sobre a Mesa: 400 kg
• Quarto Eixo Integrado: 4º Eixo Rotativo para usinagem angular, helicoidal e em múltiplos lados da peça em um só setup

Cabeçote, Spindle e Comando CNC

• Comando CNC: Fanuc 0i (Confiabilidade eletrônica máxima, rápida leitura de blocos e facilidade de operação)
• Rotação Máxima do Fuso: 12.000 RPM (Excelente dinamismo para acabamento de precisão e altas velocidades de corte – HSM)
• Potência do Motor Principal: 11 kW
• Tipo de Cone do Spindle: ISO 40

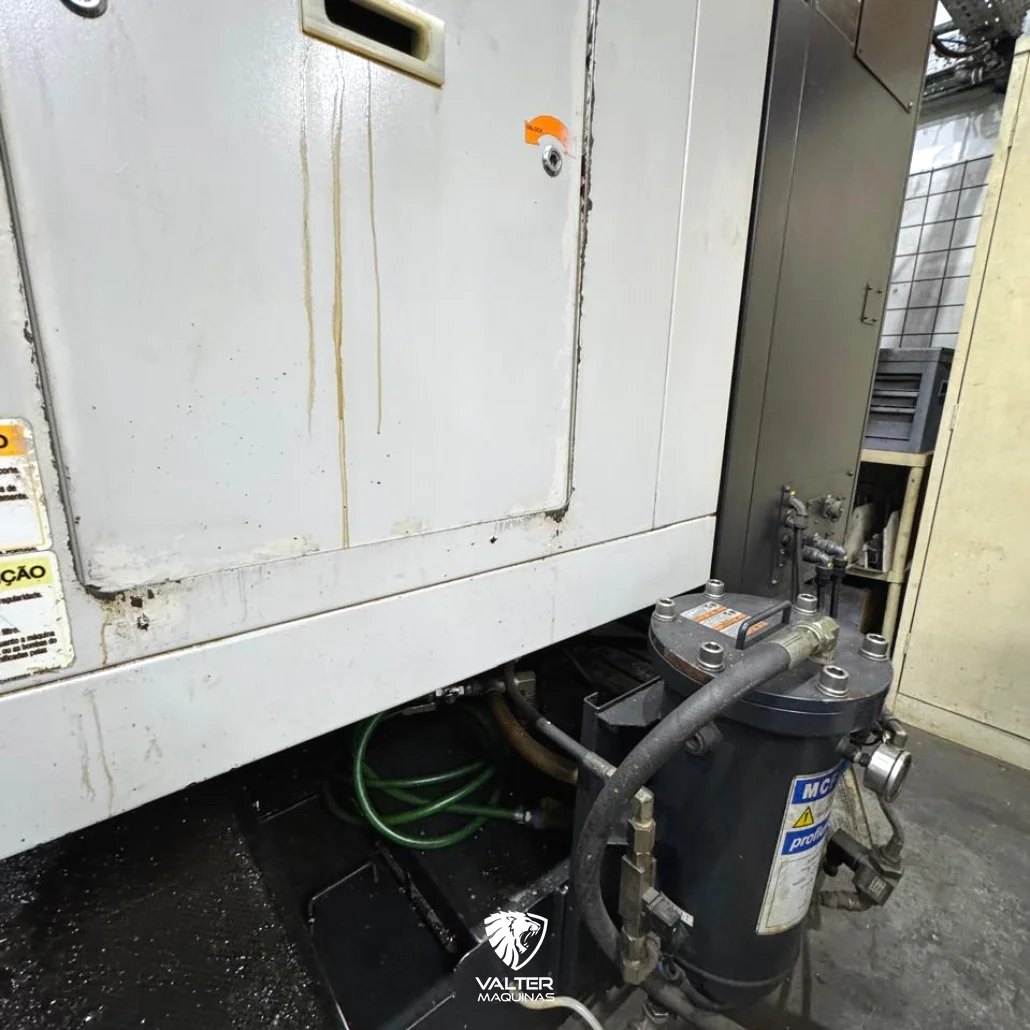

• Sistema de Refrigeração Especial: Bomba de refrigeração de alta pressão para corte e evacuação de cavacos

Magazine de Ferramentas e Recursos Adicionais

• Capacidade do Magazine: 20 Ferramentas (Trocador automático rápido tipo armless/braço mecânico)
• Rigidez Estrutural: Guias lineares de alta precisão garantindo amortecimento e baixíssima variação térmica

Dúvidas frequentes sobre o Doosan DNM 400

1. Quais as vantagens da rotação de 12.000 RPM aliada à Bomba de Alta Pressão no DNM 400?
A rotação de 12.000 RPM permite trabalhar com parâmetros de usinagem de alta velocidade (HSM), reduzindo o tempo de ciclo e entregando um excelente acabamento superficial em ligas de alumínio e aços ferramenta. A bomba de alta pressão garante que os cavacos sejam removidos instantaneamente da zona de corte, evitando o corte secundário de cavacos e multiplicando a vida útil de insertos e brocas.

2. Como o 4º Eixo Rotativo otimiza os processos produtivos?
O 4º eixo rotativo permite usinar detalhes em múltiplos lados da peça sem a necessidade de remover o componente da máquina para fazer novos setups manuais. Isso reduz drasticamente o tempo passivo de preparação, elimina erros de alinhamento/zeramento e viabiliza a confecção de peças complexas com tolerâncias geométricas rigorosas.

3. Por que a linha Doosan DNM é uma das mais valorizadas no mercado de usinagem?
A série DNM da Doosan foi projetada para combinar alta rigidez estrutural com dinamismo. Seus componentes mecânicos suportam trabalhos pesados sem perder a precisão, e a integração com os comandos da Fanuc garante baixíssimo índice de paradas não planejadas, facilidade de programação e excelente valor de revenda.

4. Para quais tipos de peças e segmentos o Doosan DNM 400 é mais indicado?
Este centro de usinagem é extremamente versátil, sendo perfeito para a confecção de moldes de injeção, matrizes de estampo, peças automotivas, componentes aeroespaciais, dispositivos industriais e usinagem seriada de componentes mecânicos de médio porte.
