Torno CNC Doosan LYNX 220 LMA – Ferramentas Acionadas, CNC FANUC e 6.000 RPM (Ano 2013)

Versatilidade Multitarefa, Alta Dinâmica e Precisão Construtiva para Usinagem Seriada

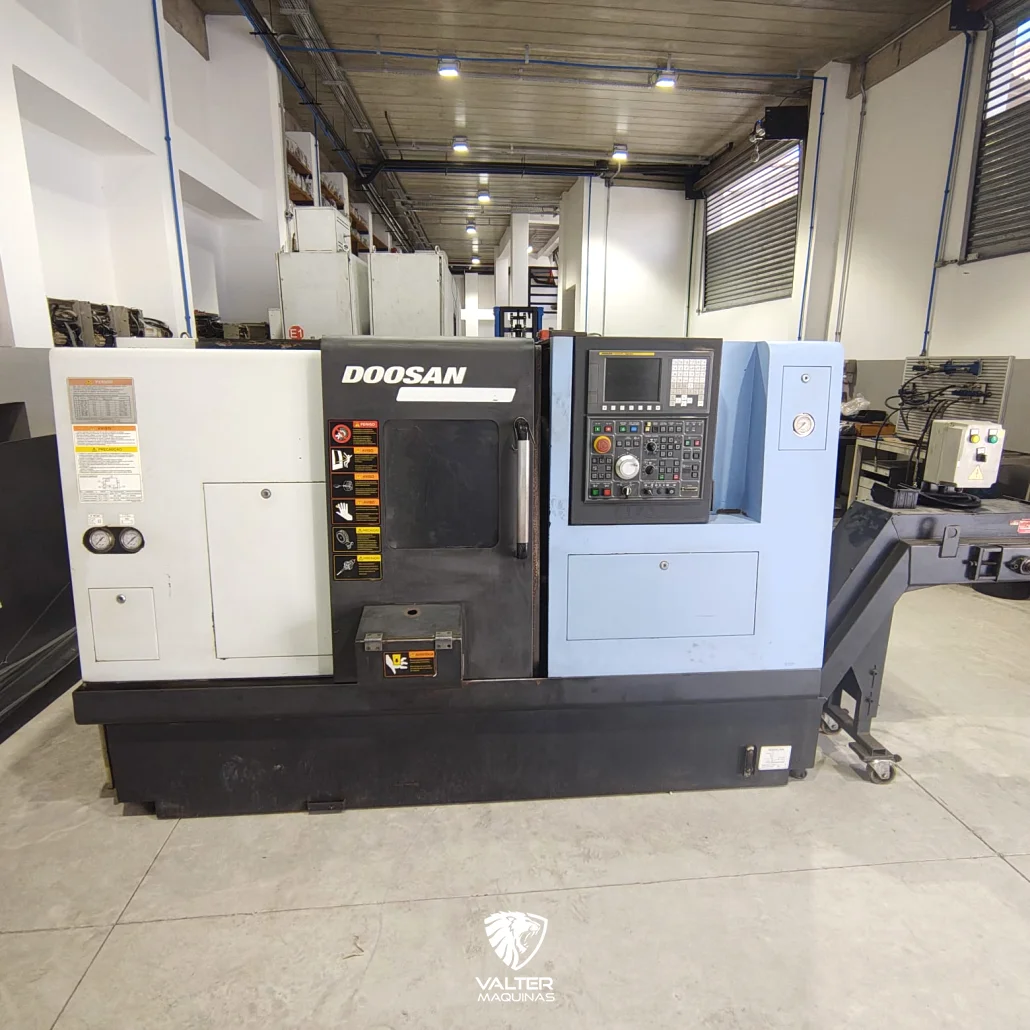

O Torno CNC Doosan modelo LYNX 220 LMA, fabricado em 2013, representa uma das plataformas mais eficientes e populares do mercado mundial para usinagem compacta de alta precisão. Equipado com o renomado comando CNC FANUC e tecnologia de ferramentas acionadas nas 12 posições da torre (com Eixo C integrado), este centro de torneamento elimina a necessidade de transferir peças para centros de usinagem secundários, permitindo realizar furações radiais, axiais, rasgos de chaveta e fresamentos em uma única fixação. Com barramento inclinado em ferro fundido de alta rigidez, fuso de 6.000 RPM, contraponto hidráulico e acompanhado por 2 ferramentas acionadas e 12 VDIs diversos, o LYNX 220 LMA assegura máxima produtividade, acabamento superficial impecável e pronto uso imediato na fábrica.

Especificações Técnicas Detalhadas

Identificação e Sistema de Controle

• Marca: Doosan (Liderança global em centros de torneamento robustos)
• Modelo: LYNX 220 LMA (Versão “LMA” com barramento estendido e torre com ferramentas acionadas)
• Ano de Fabricação: 2013

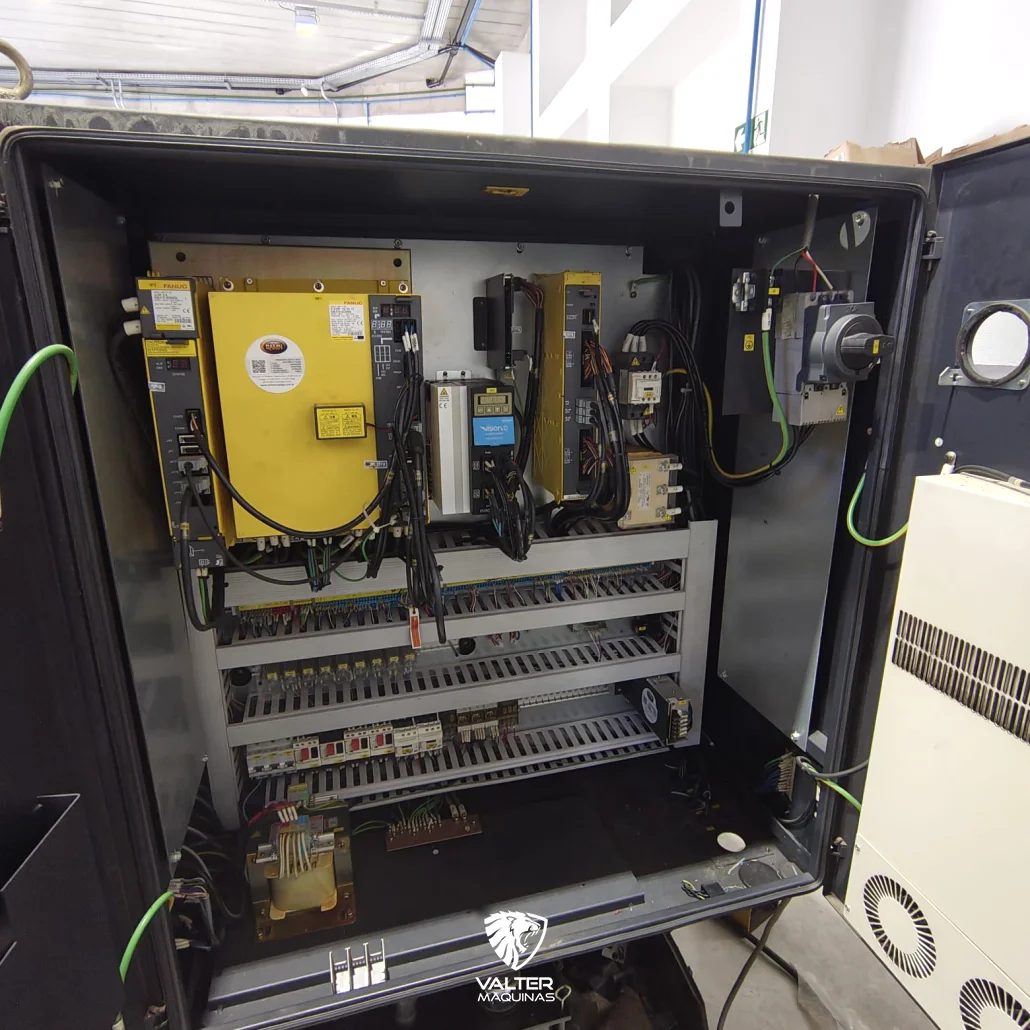

• Comando CNC: FANUC (Máxima confiabilidade eletrônica, estabilidade e facilidade de programação)

Capacidades Geométricas e Cursos dos Eixos

• Comprimento de Giro / Torneável Máximo: 510 mm
• Diâmetro Máximo Torneável (Girando): Ø 250 mm
• Diâmetro Admissível Acima da Cama: Ø 510 mm
• Diâmetro Admissível Acima da Corrediça Transversal: Ø 290 mm
• Distância Entre Centros: 320 mm
• Curso no Eixo X (Transversal): 175 mm
• Curso no Eixo Z (Longitudinal): 330 mm
• Capacidade de Carga (Peso Máximo da Peça): 130 kg

Desempenho do Fuso e Eixo Árvore

• Passagem do Furo do Eixo Árvore: 51 mm (Ideal para uso com alimentadores ou puxadores de barra)
• Rotação Máxima do Fuso: 6.000 RPM
• Potência do Motor do Fuso: 15 kW (Amplo torque para desbastes e cortes eficientes)

Torre, Recursos Multitarefa e Acessórios Inclusos

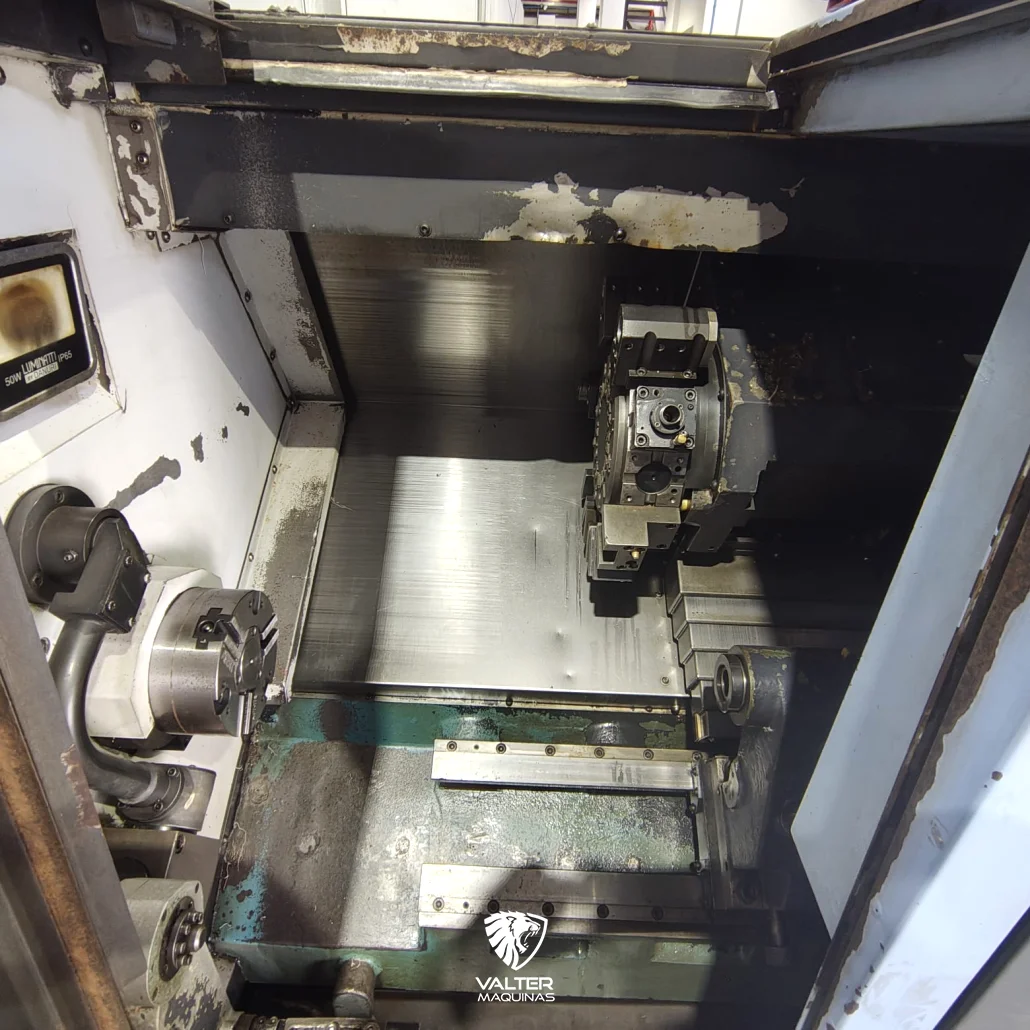

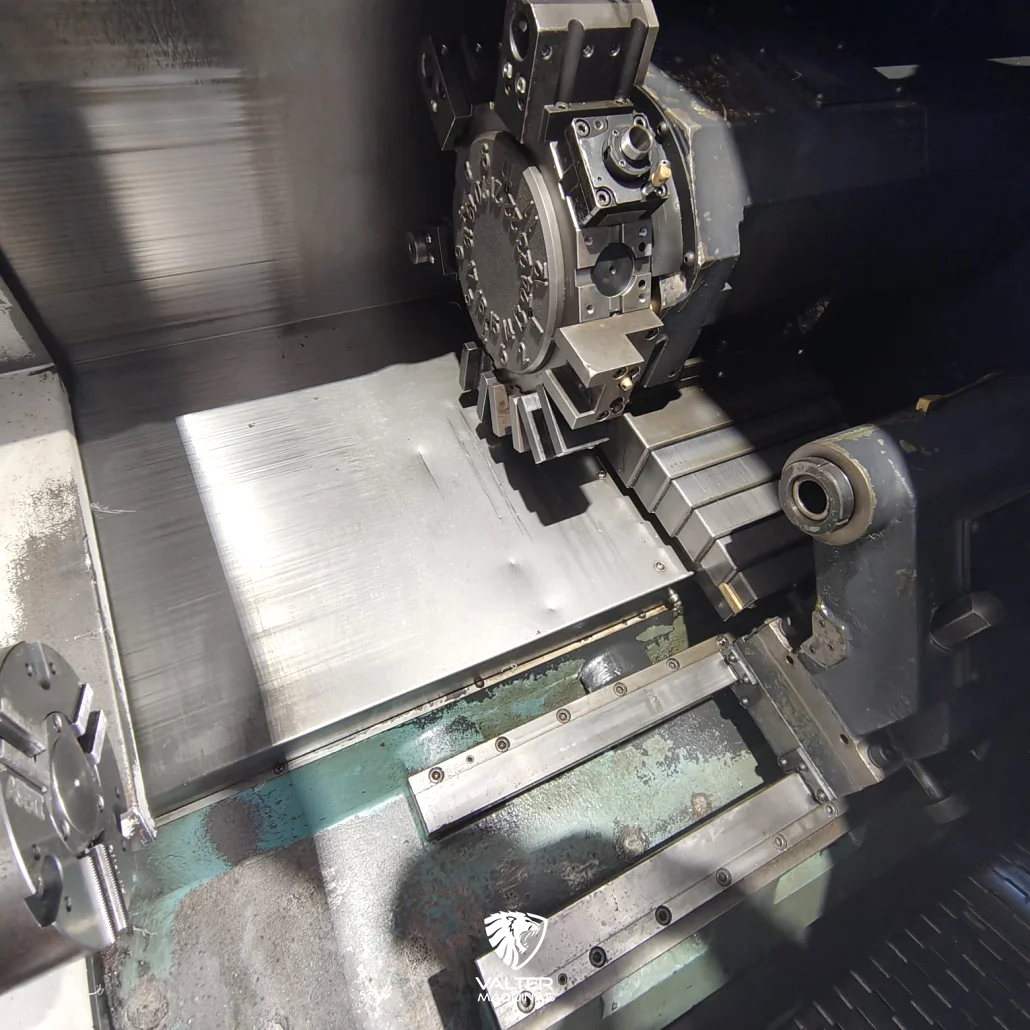

• Torre Revólver: 12 Posições (Todas preparadas com acionamento rotativo)
• Recursos de Suporte: Contraponto integrado para sustentação de eixos
• Pacote de Acessórios Inclusos: 2 Ferramentas acionadas e kit com 12 porta-ferramentas VDI diversos

Dúvidas frequentes sobre o Doosan LYNX 220 LMA

1. O que diferencia o modelo LYNX 220 LMA de um torno CNC convencional?
A letra “M” indica que o torno possui capacidade de fresamento (ferramentas acionadas na torre combinadas ao Eixo C no fuso principal), enquanto o “L” denota a versão de curso estendido. Isso permite usinar rasgos, furos excêntricos e faces poligonais sem retirar a peça da máquina, unificando operações de torneamento e fresamento em um único ciclo.

2. Qual a vantagem de o equipamento já vir acompanhado de ferramentas acionadas e VDIs?
Porta-ferramentas do sistema VDI e suportes acionados (axiais/radiais) representam um investimento inicial elevado e exigem prazos de cotação. Receber o Doosan LYNX com 2 ferramentas acionadas e 12 VDIs diversos significa reduzir drasticamente o tempo e o custo de implantação, permitindo que a máquina inicie produções complexas logo após o comissionamento.

3. Para quais tipos de peças e indústrias este centro de torneamento é ideal?
O LYNX 220 LMA é amplamente utilizado na indústria automotiva, manufatura de autopeças, conexões hidráulicas complexas, eixos de pequeno e médio porte, buchas flangeadas e componentes eletromecânicos que demandam alta repetibilidade e geometrias fresadas integradas.

4. Como o comando FANUC e a estrutura de ferro fundido influenciam na vida útil da máquina?
O comando FANUC é o padrão mundial mais amigável e durável para manutenção industrial. Aliado à estrutura monobloco inclinada em ferro fundido Meehanite com guias lineares de alta rigidez, o conjunto absorve eficientemente as vibrações de corte, garantindo tolerâncias mícron e excelente acabamento superficial ao longo de anos de operação contínua.
