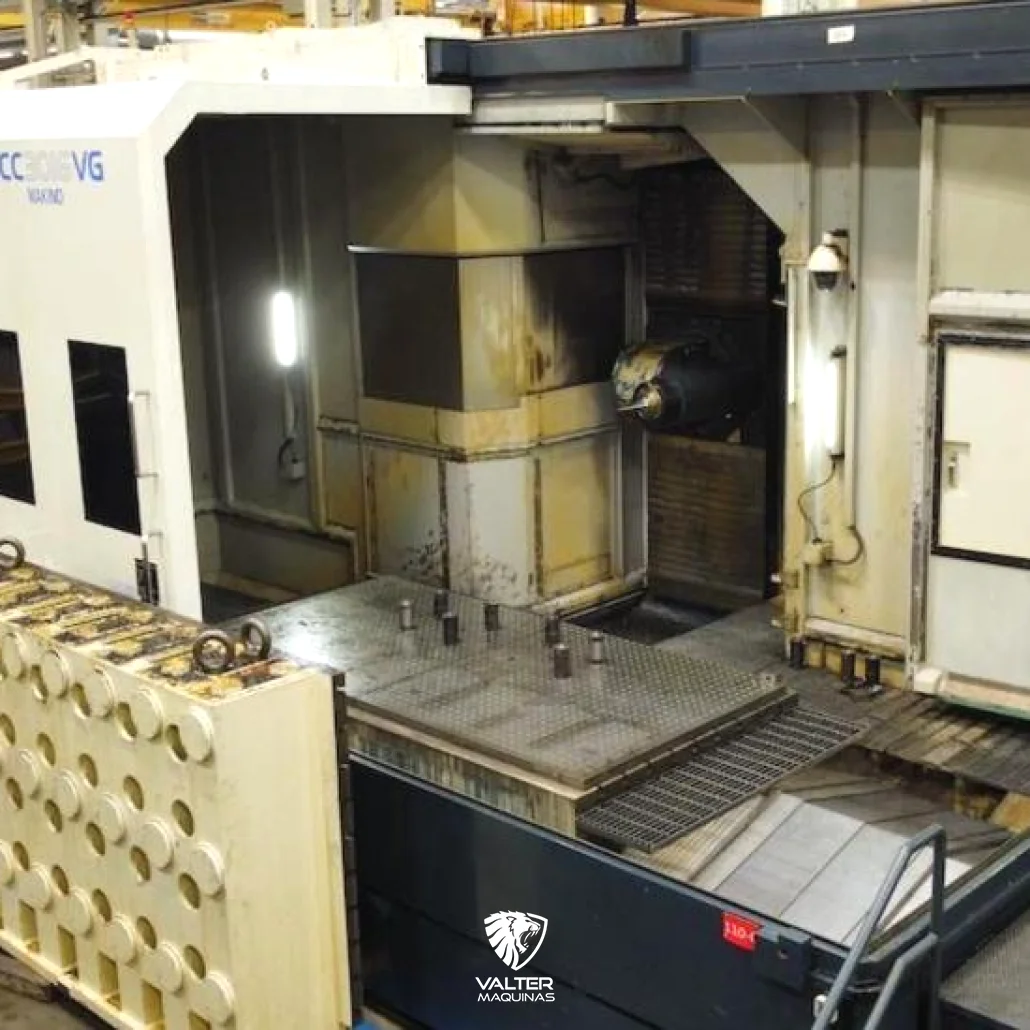

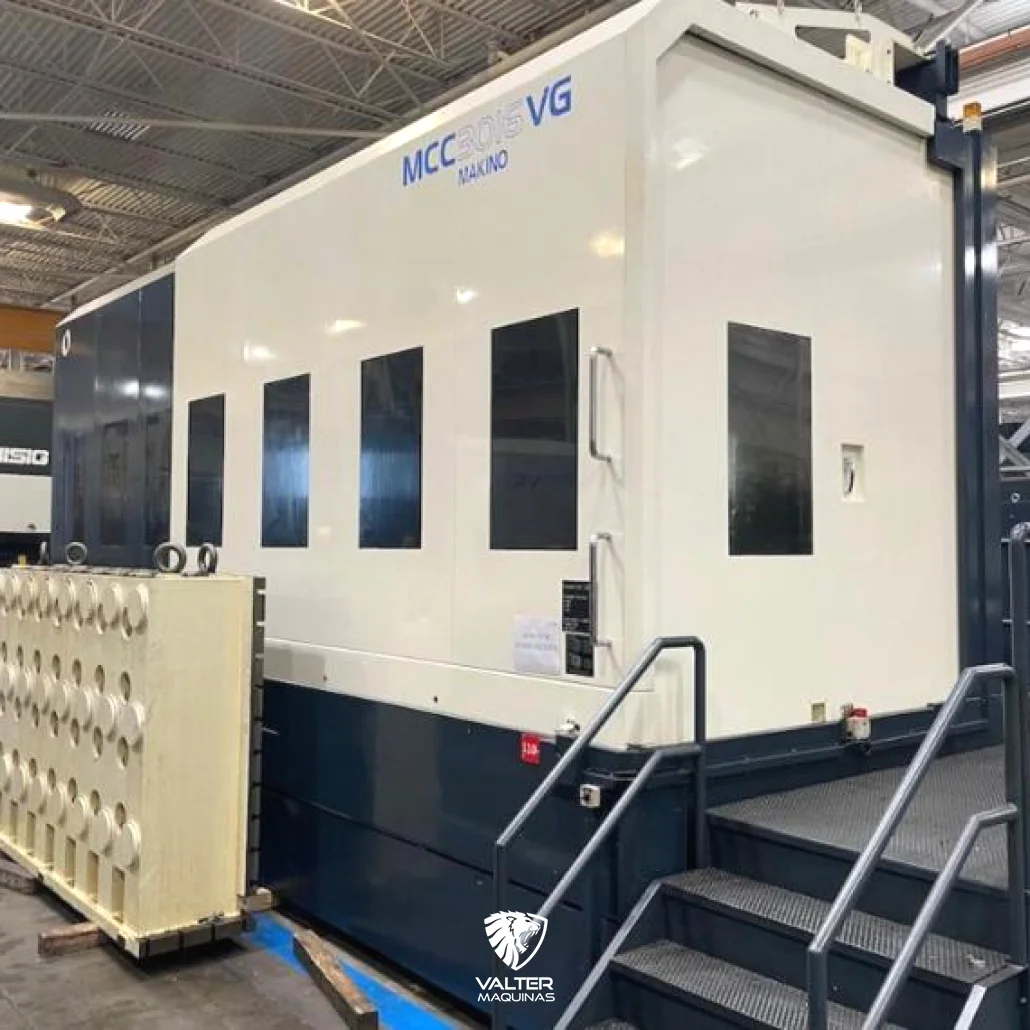

O Centro de Usinagem Vertical e Horizontal de 5 Eixos Makino MCC 3016 VG representa o estado da arte na manufatura de moldes, matrizes e componentes estruturais pesados de alta complexidade gráfica. Com uma estrutura monumental de 43.000 kg fabricada no Japão, a máquina conta com uma mesa fixa que suporta cargas severas de até 20 toneladas. Seu grande trunfo operacional está no cabeçote ortogonal com eixos A e C controlados por CNC e no fuso de altíssima rigidez HSK-100 operando a 12.000 RPM, garantindo remoções agressivas e acabamentos espelhados sem marcas de transição.
1. Qual a importância do cone HSK-100 operando em um fuso de 12.000 RPM?

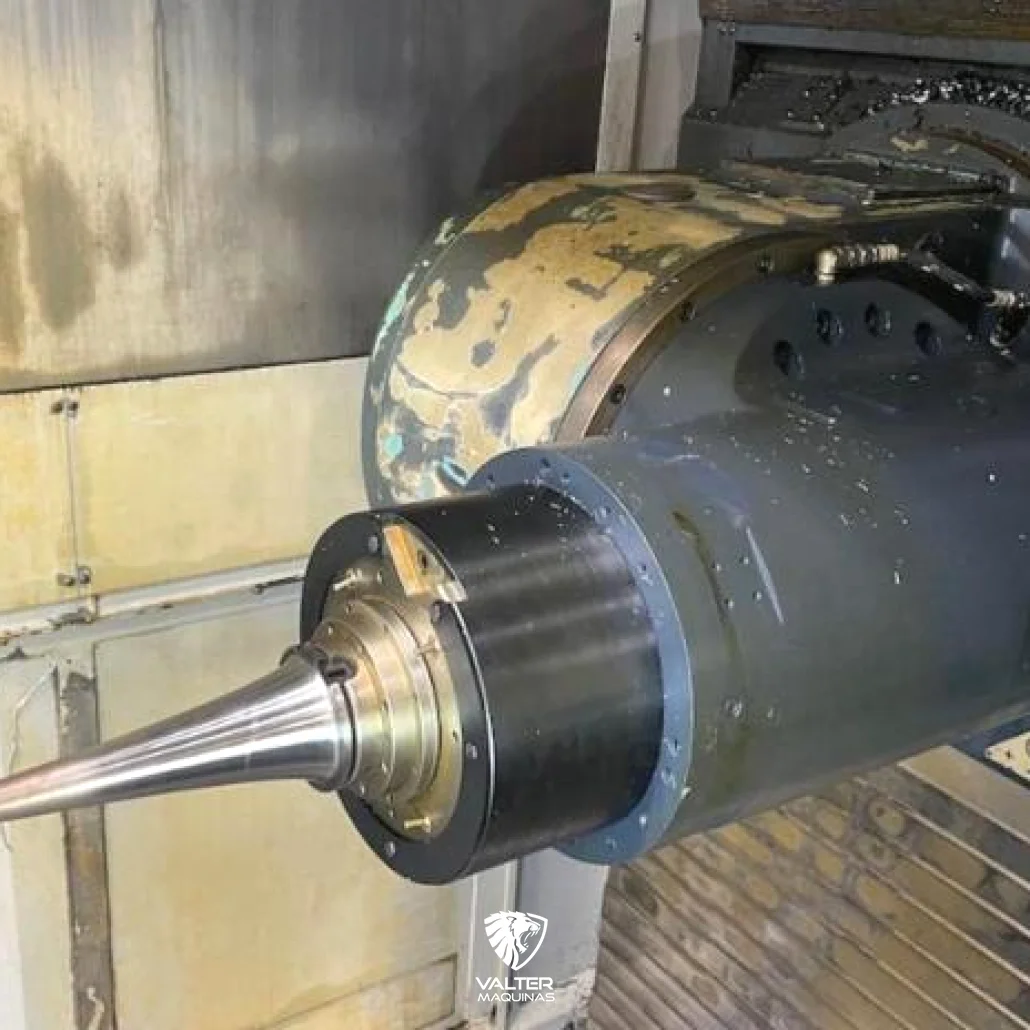

Em rotações elevadas de até 12.000 RPM, os cones convencionais (como o BT50) sofrem deformações causadas pela força centrífuga, recuando para dentro do fuso e gerando erros de usinagem. O padrão HSK-100 possui dupla face de contato (cone e face da flange) e garras internas que apertam com mais força à medida que o giro aumenta. Isso garante rigidez estática e dinâmica impecáveis, essenciais para acabamentos geométricos em peças de grande porte.
2. O que é e como funciona a placa de ângulo reto refrigerada internamente?

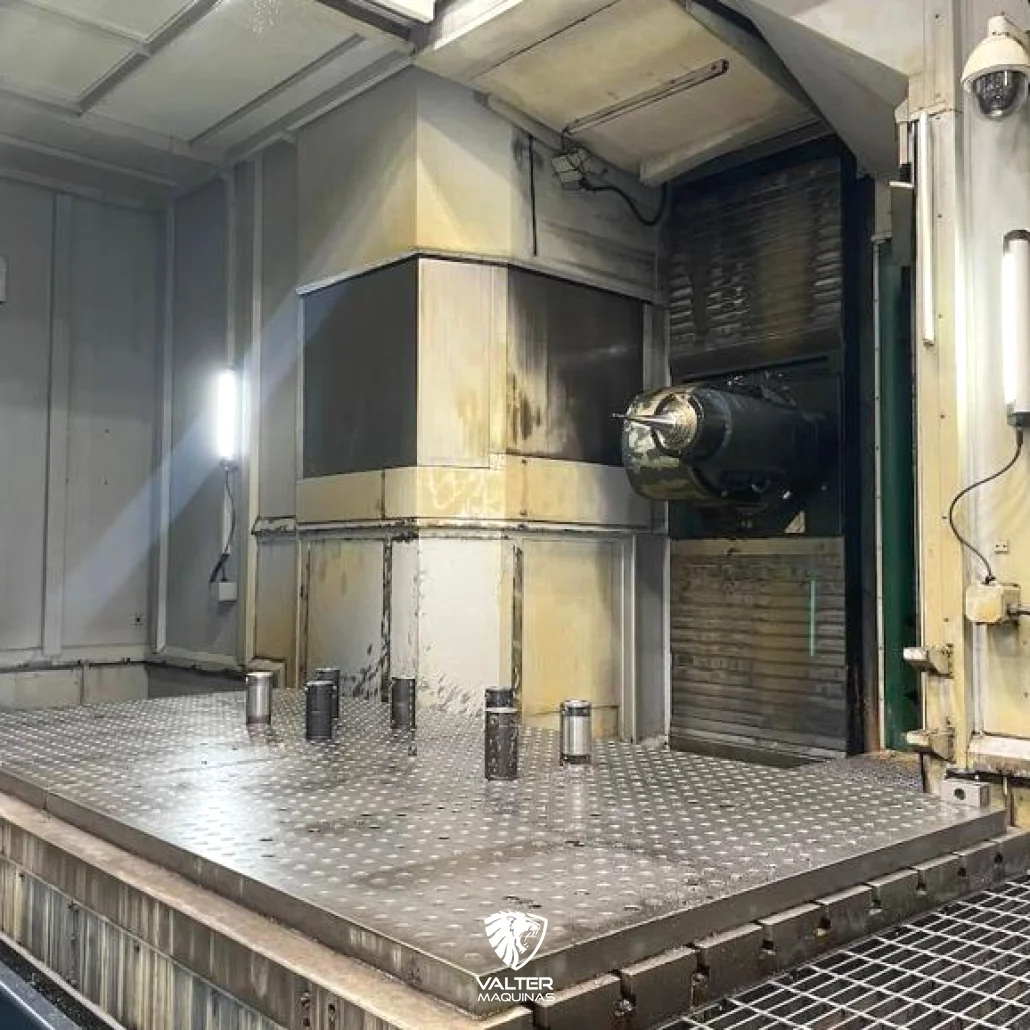

A placa de ângulo reto de 2.900 x 1.750 mm serve para apoiar e fixar peças lateralmente ou em setups complexos. O grande diferencial tecnológico da Makino é refrigerar essa placa por dentro. Ao circular fluido em temperatura controlada por sua estrutura, a máquina evita a expansão térmica do dispositivo e amortece as microvibrações geradas pelo corte. O resultado é a eliminação de marcas de trepidação na peça e maior vida útil das ferramentas.
3. Quais as vantagens do avanço rápido de 40 m/min no eixo Z em uma máquina de 43 toneladas?
Normalmente, máquinas pesadas de grande porte têm movimentos lentos. A Makino projetou o eixo Z com uma dinâmica impressionante de 40 metros por minuto. Na prática da usinagem de moldes tridimensionais, o eixo Z precisa realizar movimentos constantes de sobe e desce seguindo o relevo da peça. Essa velocidade reduz severamente o tempo morto de movimentação, acelerando os ciclos de acabamento em matrizes profundas.
4. Por que a Makino é considerada a marca líder mundial em matrizaria de precisão?
A Makino é uma fabricante japonesa reconhecida globalmente por ter a estrutura fundida mais rígida do mercado e sistemas avançados de controle térmico. Suas máquinas sofrem deformações térmicas quase nulas, mesmo trabalhando por dias seguidos em regimes severos. Um modelo de 5 eixos como a MCC 3016 VG preserva a precisão milesimal ao longo de décadas e possui uma liquidez de mercado extraordinária.
