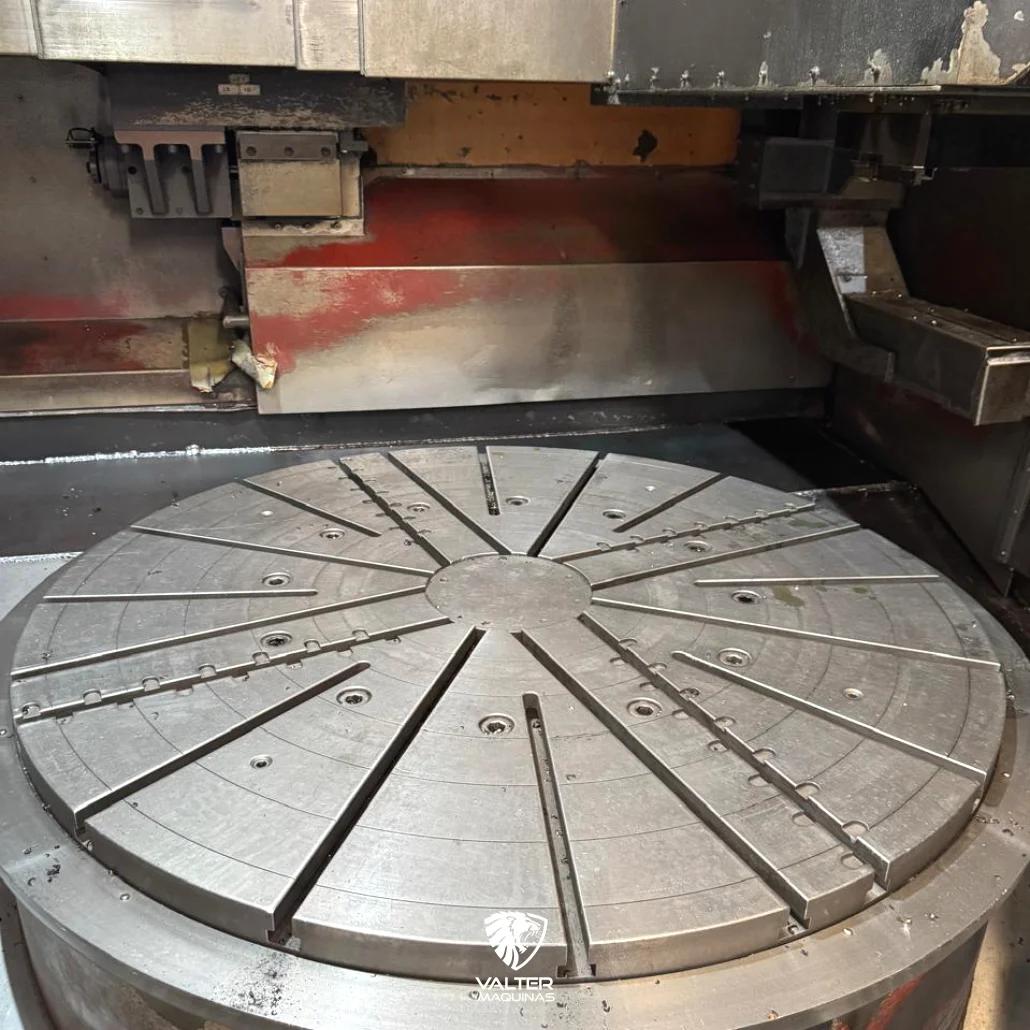

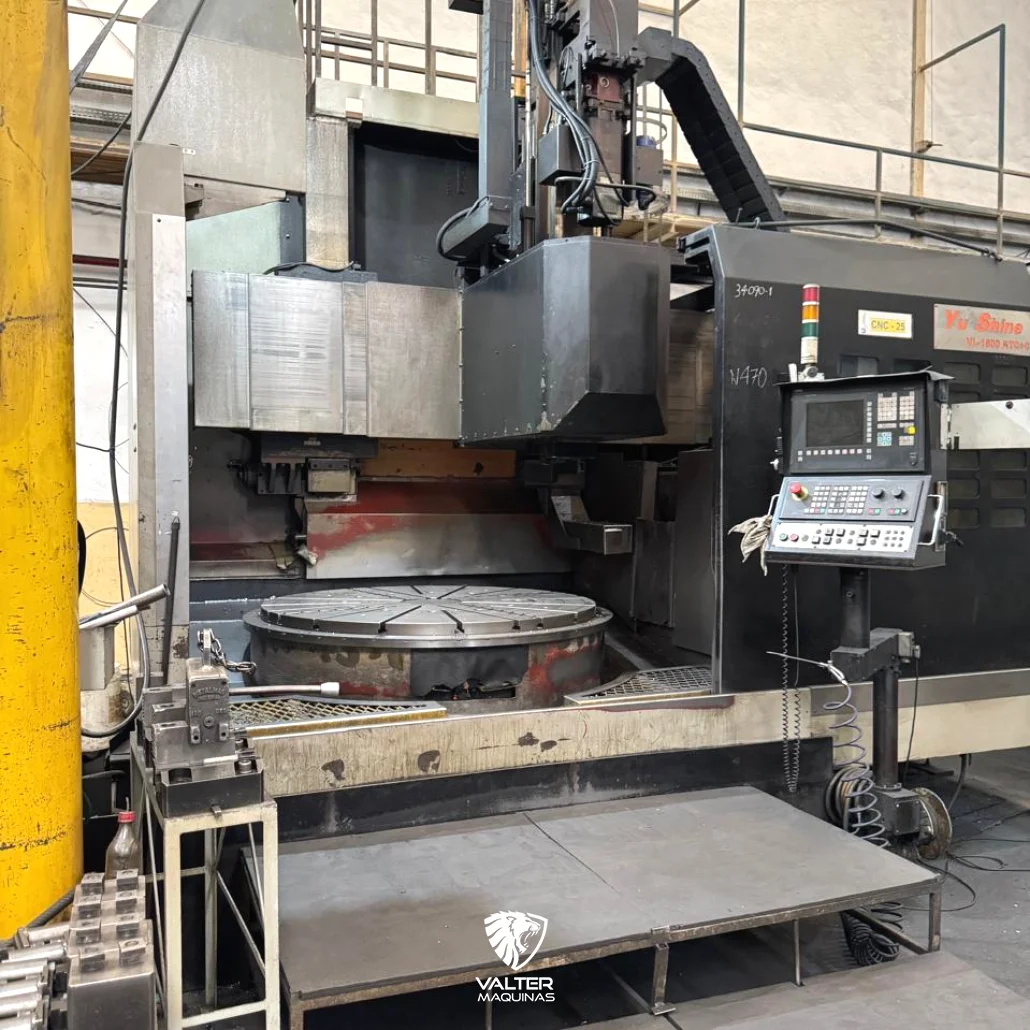

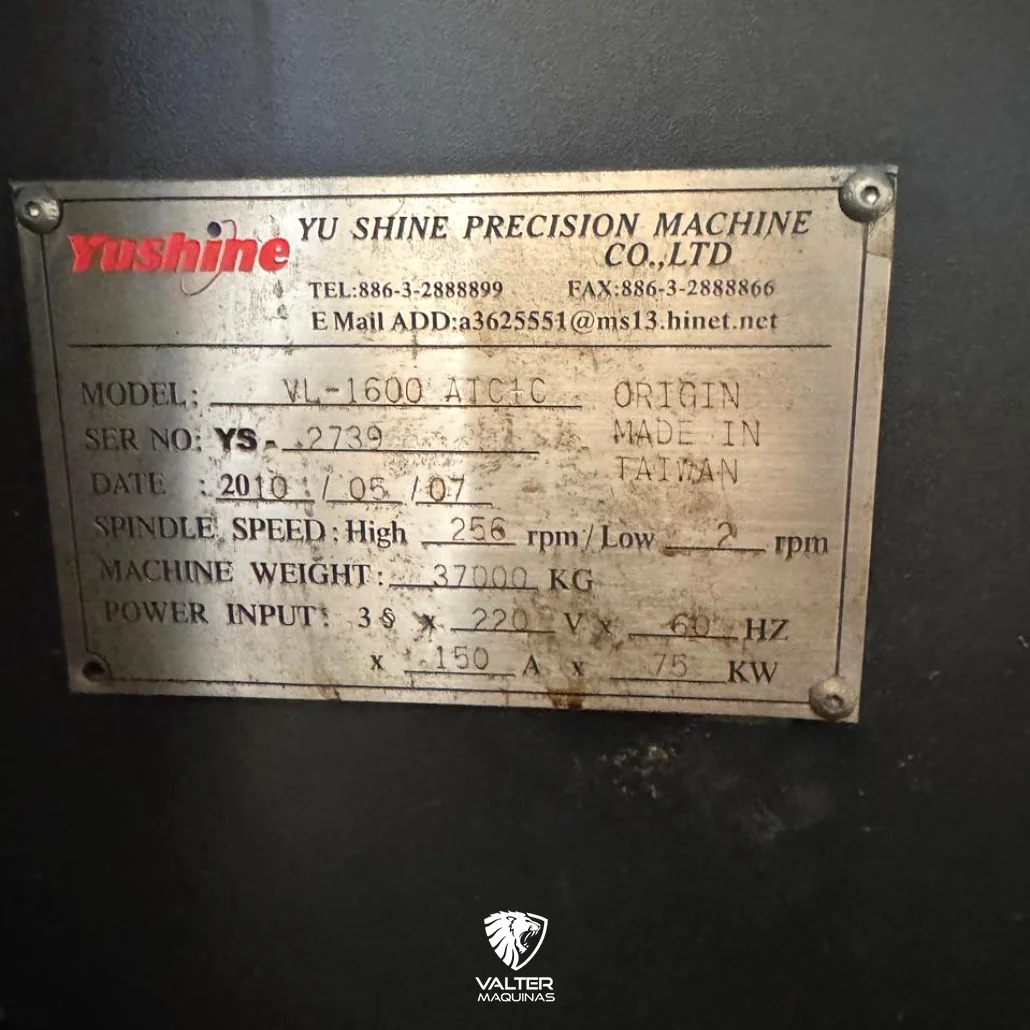

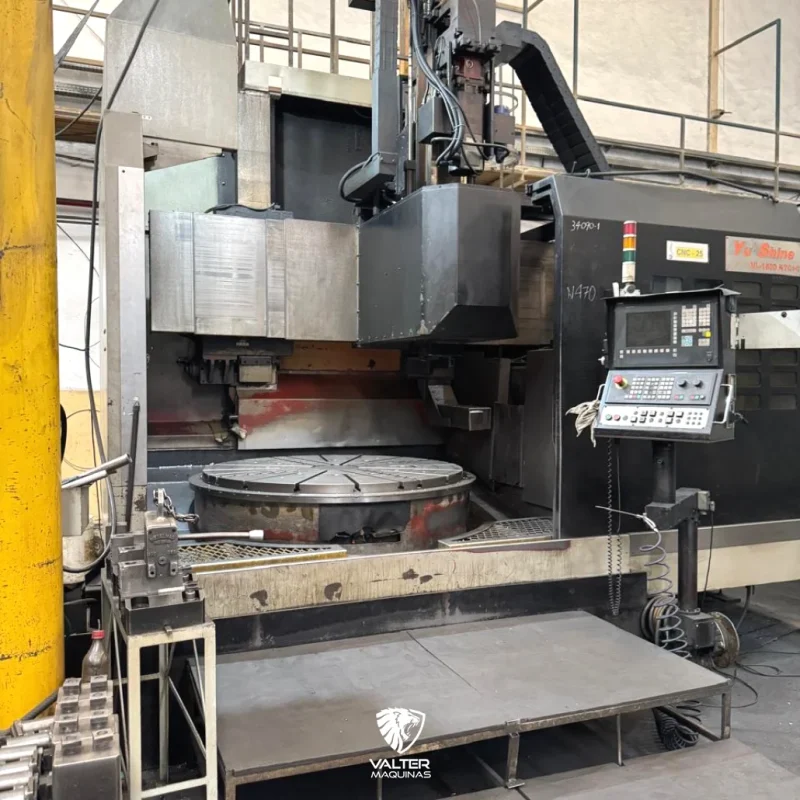

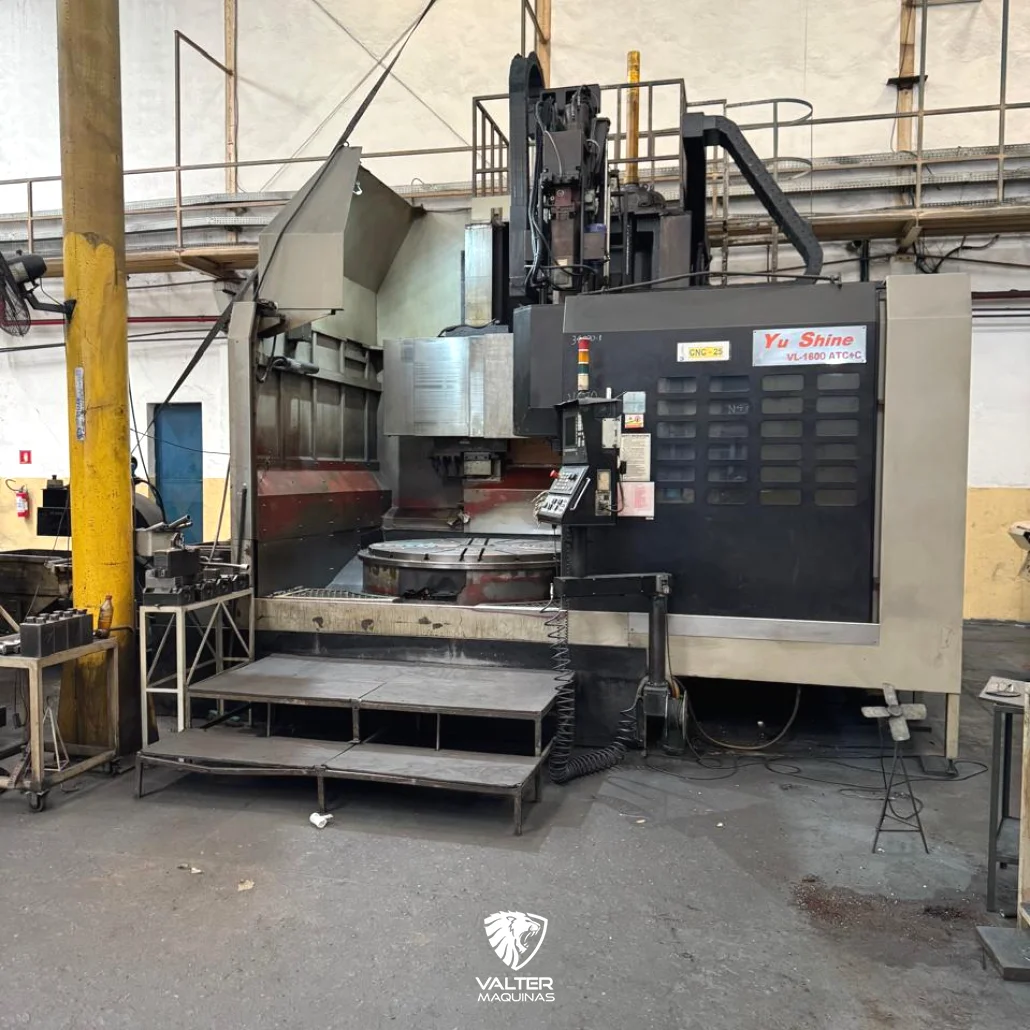

O Torno Vertical CNC Yushine VL 1600 ATC+C redefiniu os padrões de usinagem extrapesada no mercado. Fabricado em 2010, este equipamento conta com sistema de trocador automático de ferramentas (ATC de 16 posições) acoplado ao RAM com cone ISO/BT 50, além de integrar o recurso de Eixo C para operações completas de fresamento, furação e rosqueamento em grandes diâmetros. Projetado sobre uma estrutura monobloco maciça de 37 toneladas, possui mesa de 1.600 mm com capacidade de carga de até 8.000 kg, travessa móvel vertical de 800 mm e comando CNC Siemens, entregando máxima precisão geométrica em cortes severos.
1. Qual a diferença de um Torno Vertical com trocador ATC (BT50) para um torno com torre tradicional?
Nos tornos verticais extrapesados convencionais, a limitação de espaço no disco da torre reduz a quantidade de ferramentas disponíveis. O modelo VL 1600 ATC+C utiliza um RAM central com recepção cônica BT50 e um magazine trocador automático (ATC) para 16 ferramentas montado na lateral. Isso permite alternar rapidamente entre suportes de torneamento longo, barramentos de mandrilhar profundos e ferramentas acionadas de fresamento/furação sem restrição de tamanho, ampliando imensamente a autonomia da máquina.
2. Para que serve o ajuste de travessa móvel de 800 mm?
A travessa móvel ajustável em 800 mm permite aproximar o conjunto do RAM da peça, independentemente da altura do componente (até 1.350 mm). Trabalhar com o RAM o mais recolhido possível minimiza o efeito de alavanca e a deflexão mecânica durante o corte, garantindo rigorosa precisão dimensional, eliminações de vibrações em desbastes pesados e vida útil muito maior às pastilhas de metal duro.
3. Quais as vantagens da combinação do Eixo C com o comando CNC Siemens nesta máquina?

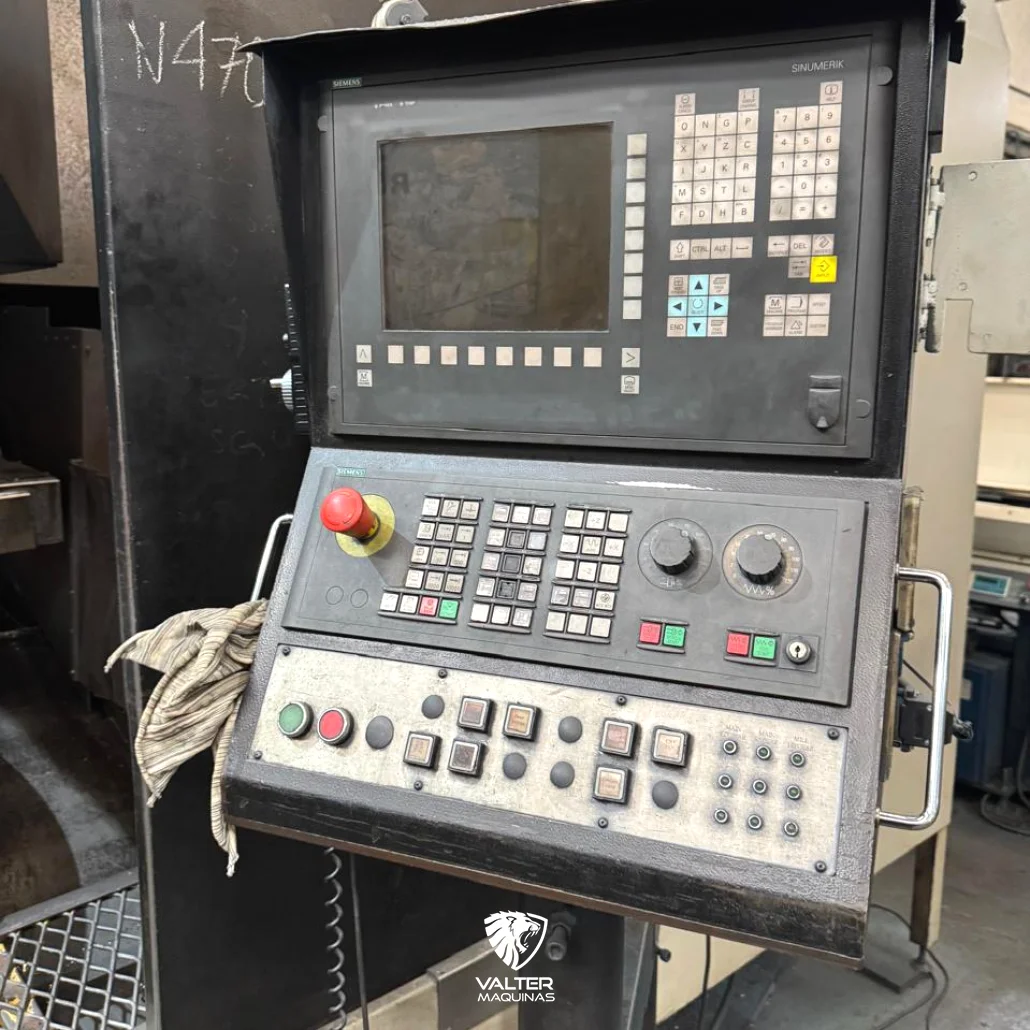

A interpolação do Eixo C da mesa com os eixos lineares (X e Z) transforma o torno vertical em um centro de usinagem de peças gigantescas. Através do comando Siemens, é possível realizar furações fora de centro, furação de círculos de furos (padrão de flanges), usinagem de canais, chavetas, superfícies planas e roscamento em peças de até 8 toneladas sem necessidade de mudar a peça de máquina.
4. Por que a massa estrutural de 37 toneladas é tão crítica para usinagem de 1.800 mm de diâmetro?
Usinar peças brutas forjadas ou fundidas de até 1.800 mm gera forças de torção e ondas de vibração imensas. As 37 toneladas de ferro fundido de alta densidade absorvem a ressonância mecânica gerada durante o impacto do corte intermitente. Isso garante excelente rugosidade de acabamento, preservação da geometria da máquina ao longo dos anos e capacidade de operar com altas profundidades de corte (AP).
