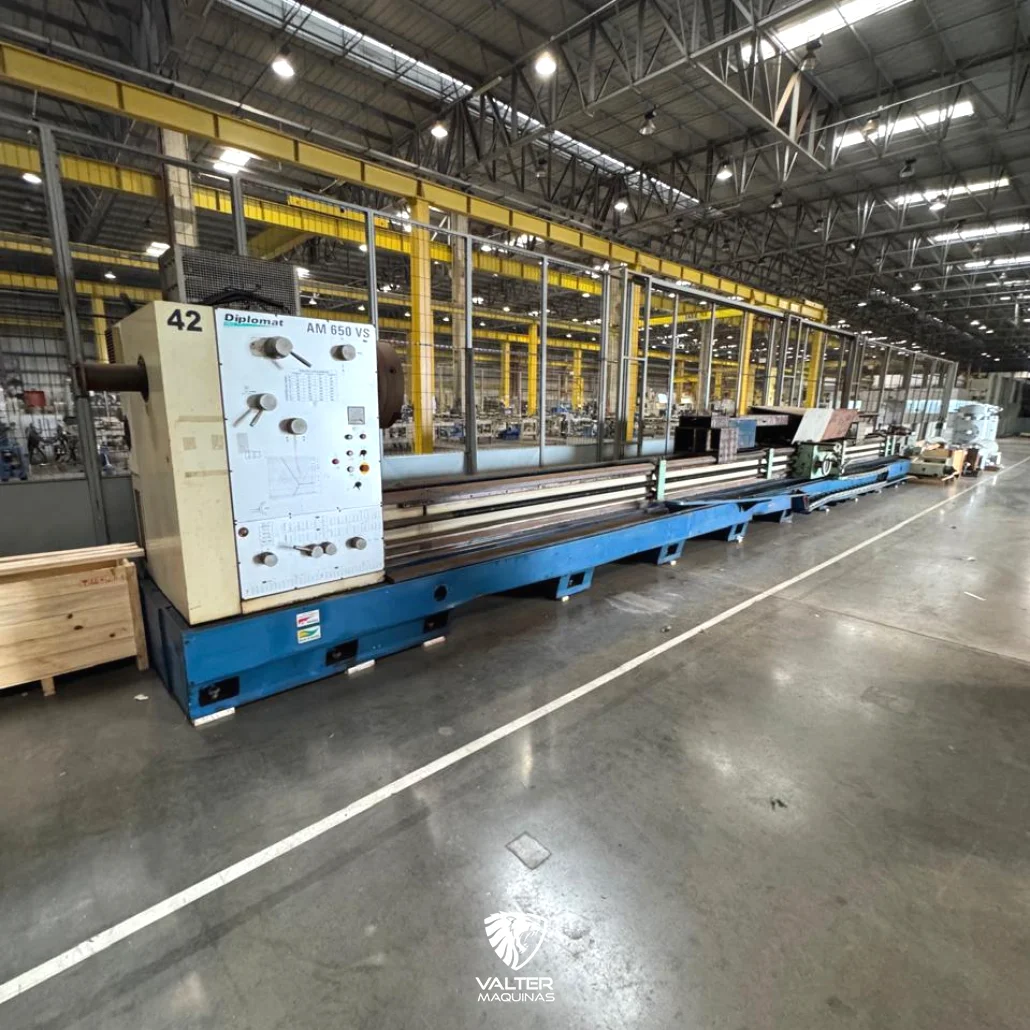

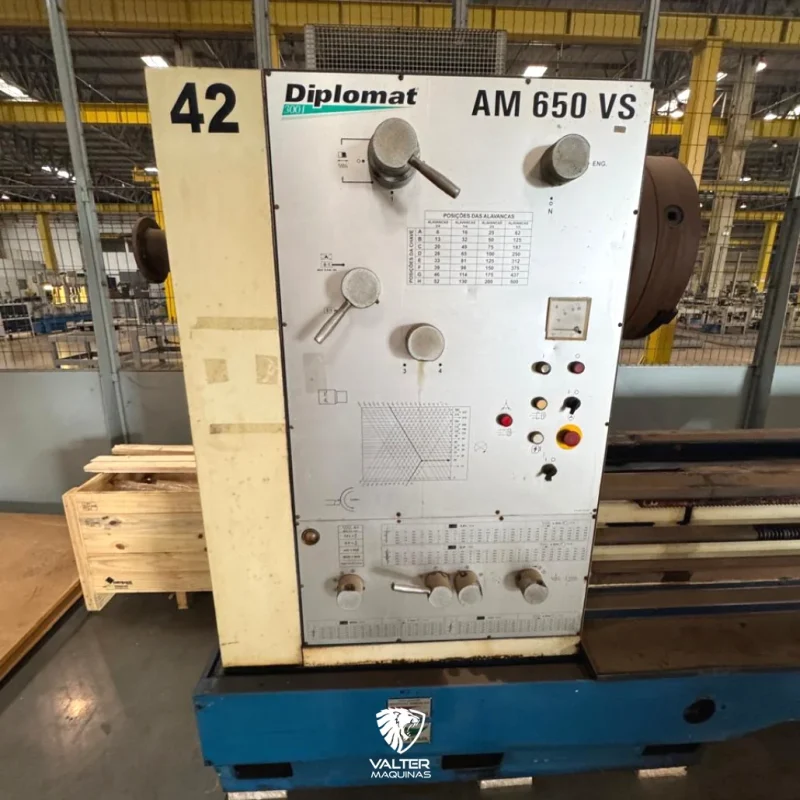

Torno Convencional Diplomata AM 650 VS – 10.000 mm entre Pontas e 1.300 mm de Diâmetro

Capacidade Monumental para Desbaste Pesado e Mandrilamento Interno de Peças Gigantes

O Torno Convencional Diplomata AM 650 VS representa o nível máximo de capacidade para usinagem pesada e fabricação de eixos de grande comprimento no mercado industrial. Projetado para operações críticas como desbaste bruto de fundidos/forjados e mandrilamento interno de peças tubulares, este torno destaca-se por sua incrível distância entre pontas de 10.000 mm (10 metros) e diâmetro sobre o barramento de 1.300 mm. Localizado na área de recebimento para pronta avaliação, o modelo conta com variador de velocidade (VS) e uma estrutura mecânica monobloco construída em ferro fundido de alta densidade, garantindo absorção total de vibrações mesmo sob severos esforços de corte.

Especificações Técnicas Detalhadas

Capacidades Geométricas e Dimensões de Usinagem

• Modelo: Diplomata AM 650 VS
• Tipo: Torno Convencional Paralelo Extra Pesado
• Distância Entre Pontas: 10.000 mm (10 metros úteis de usinagem)
• Diâmetro Máximo sobre o Barramento: 1.300 mm
• Operações Indicadas: Desbaste externo pesado, torneamento de eixos esbeltos, furação e mandrilamento interno de peças tubulares de grande porte
• Localização/Condição: Área de recebimento

Recursos de Transmissão e Estrutura

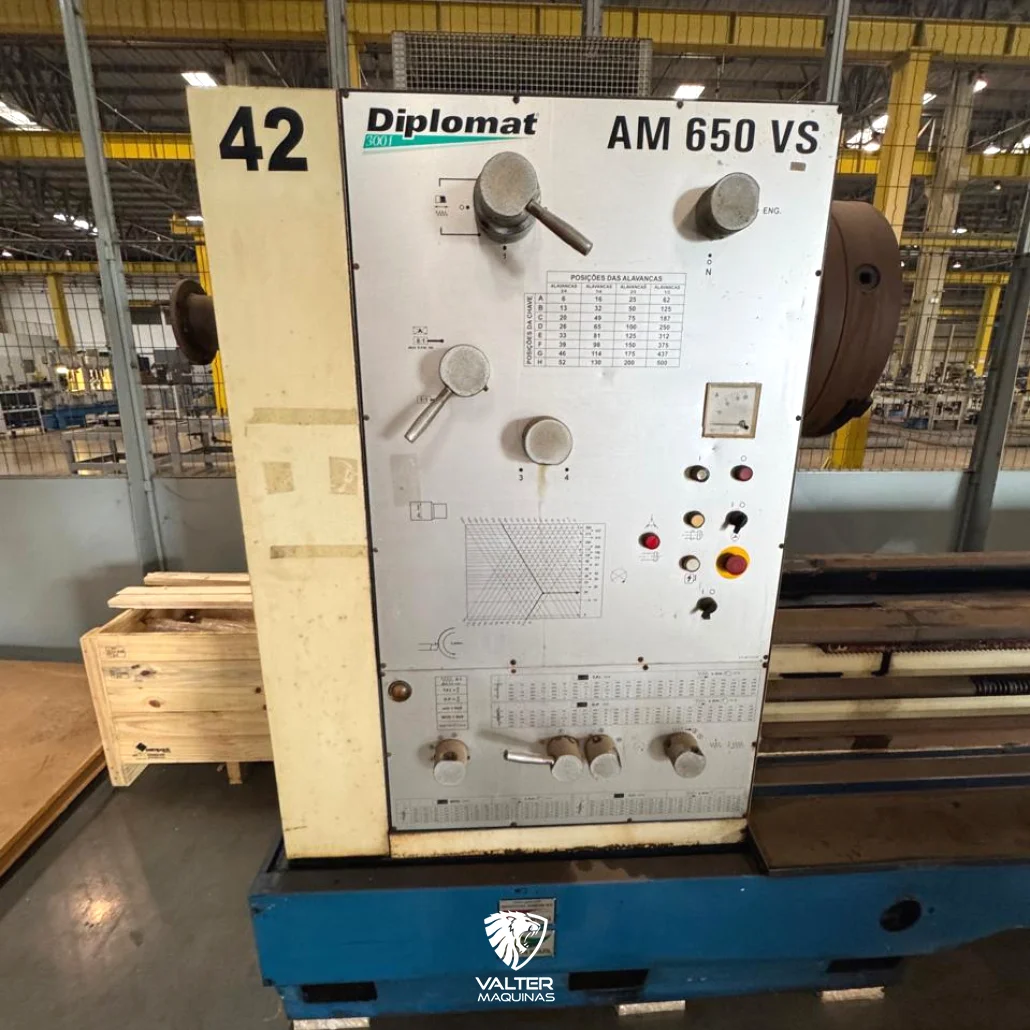

• Sistema de Velocidade: Recursos de variação de velocidade (VS – Speed Variation) para ajuste fino da Rotação por Minuto conforme o diâmetro do material

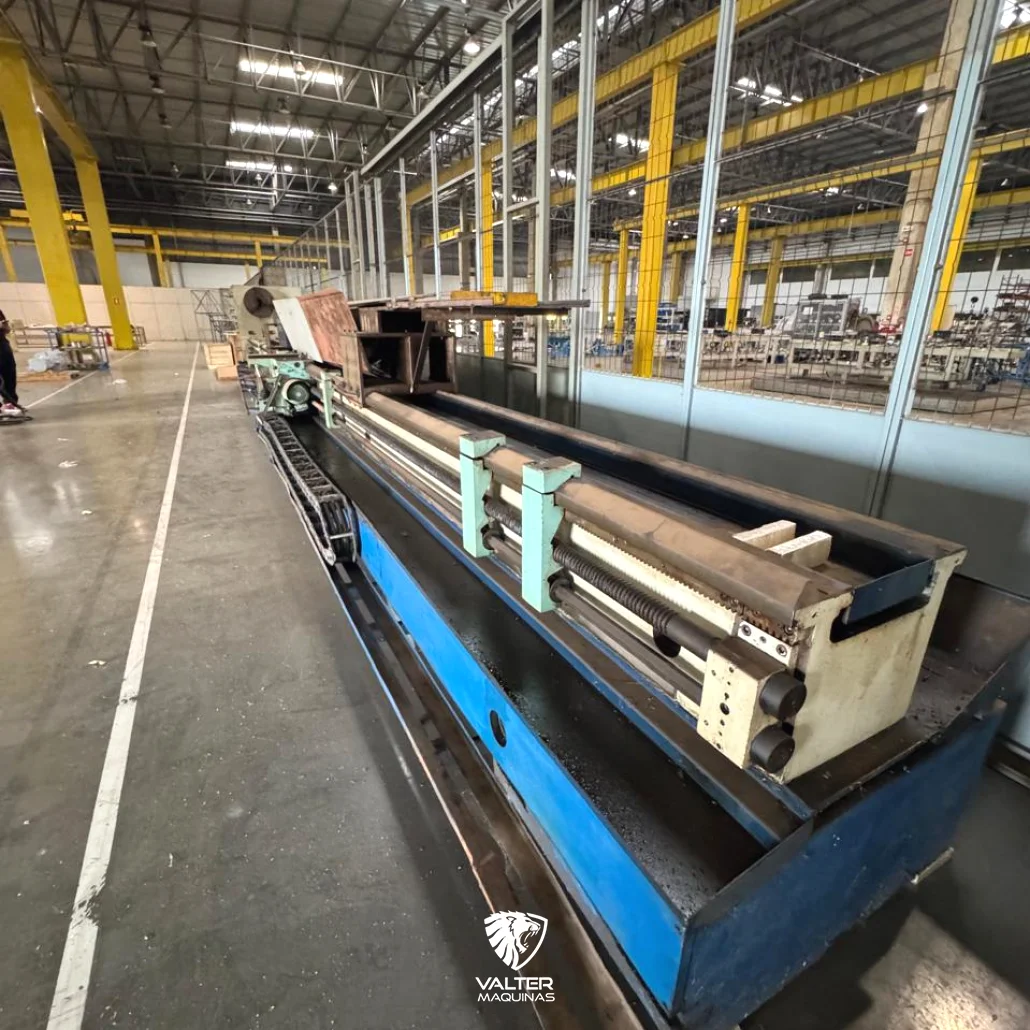

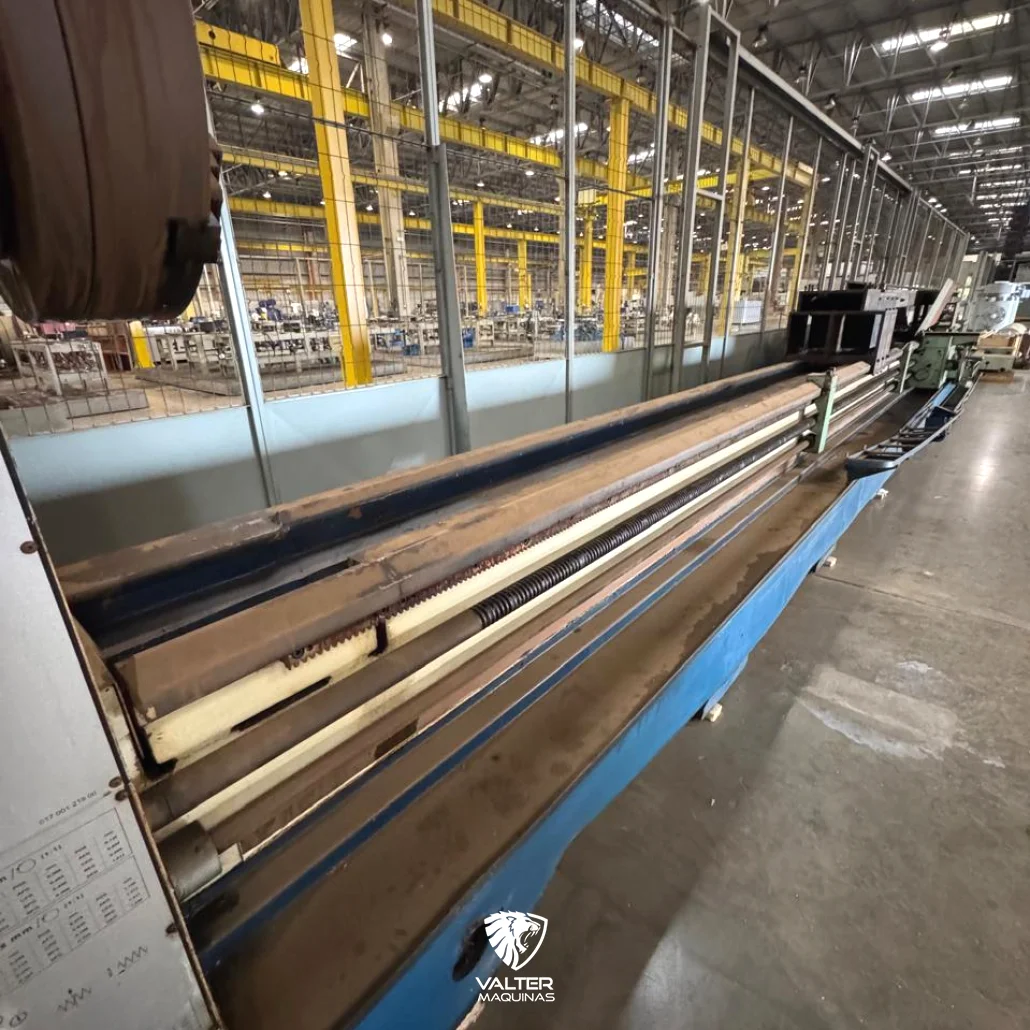

• Barramento Mecânico: Barramento de grande largura têmpera por indução e retificado, projetado para suportar altos pesos entre pontas e placas sem deflexão

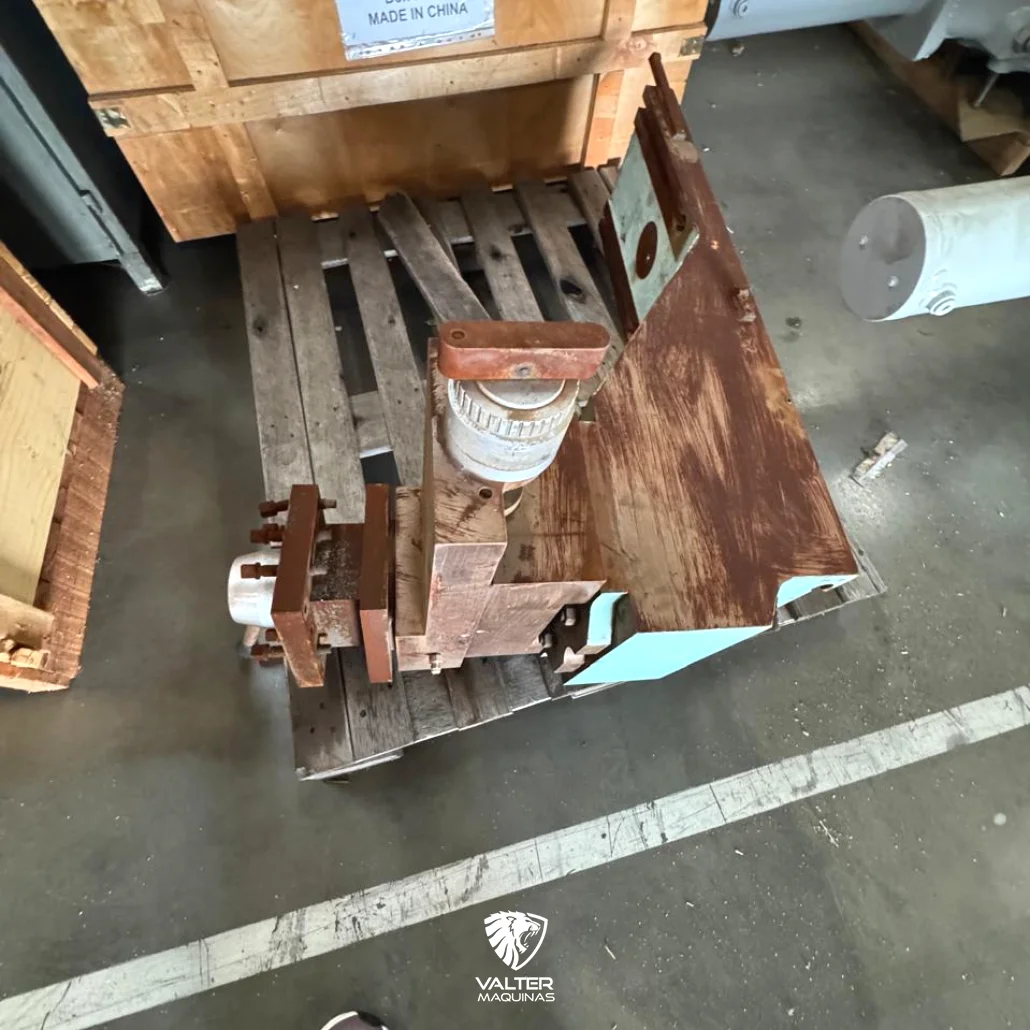

• Carro Principal e Rebolo: Estrutura reforçada para suporte de ferramentas de grande bitola em operações de desbaste profundo

Dúvidas frequentes sobre o Torno Diplomata AM 650 VS

1. Quais as principais aplicações de um Torno com 10 metros entre pontas e 1.300 mm de volteio?
Este porte de torno é destinado a setores industriais pesados que trabalham com eixos de grande comprimento e diâmetro, tais como eixos propulsores navais, cilindros de laminação para usinas siderúrgicas, hastes hidráulicas de mineração, eixos de turbinas hidrelétricas e tubos de perfuração para o setor de petróleo e gás.

2. Qual a importância da variação de velocidade (VS) em um torno convencional deste tamanho?
A variação de velocidade (VS) permite ao operador ajustar a rotação correta da peça de forma contínua, garantindo a velocidade de corte (VCC) ideal ao alterar o diâmetro de usinagem. Isso otimiza o rendimento das ferramentas de corte, melhora a qualidade do acabamento nas operações de mandrilamento e evita vibrações indesejadas.

3. Quais os cuidados necessários em operações de mandrilamento interno e desbaste neste equipamento?
Para mandrilamento interno de peças compridas e desbaste pesado, recomenda-se o uso de lunetas fixas e móveis dimensionadas para suportar o diâmetro de 1.300 mm, evitando a deflexão da peça ou da barra de mandrilhar. A rigidez mecânica do Diplomata AM 650 VS assegura que as tolerâncias dimensionais e o paralelismo sejam mantidos ao longo de toda a extensão do corte.

4. Por que escolher o modelo Diplomata AM 650 VS para usinagem pesada?
Os tornos da linha Diplomata são consagrados na indústria nacional e internacional por sua robustez estrutural e simplicidade operacional. A combinação de barramento largo, alta capacidade de suporte de carga e comandos ergonomicamente posicionados faz do AM 650 VS uma excelente opção para usinagem pesada com custo operacional reduzido.
