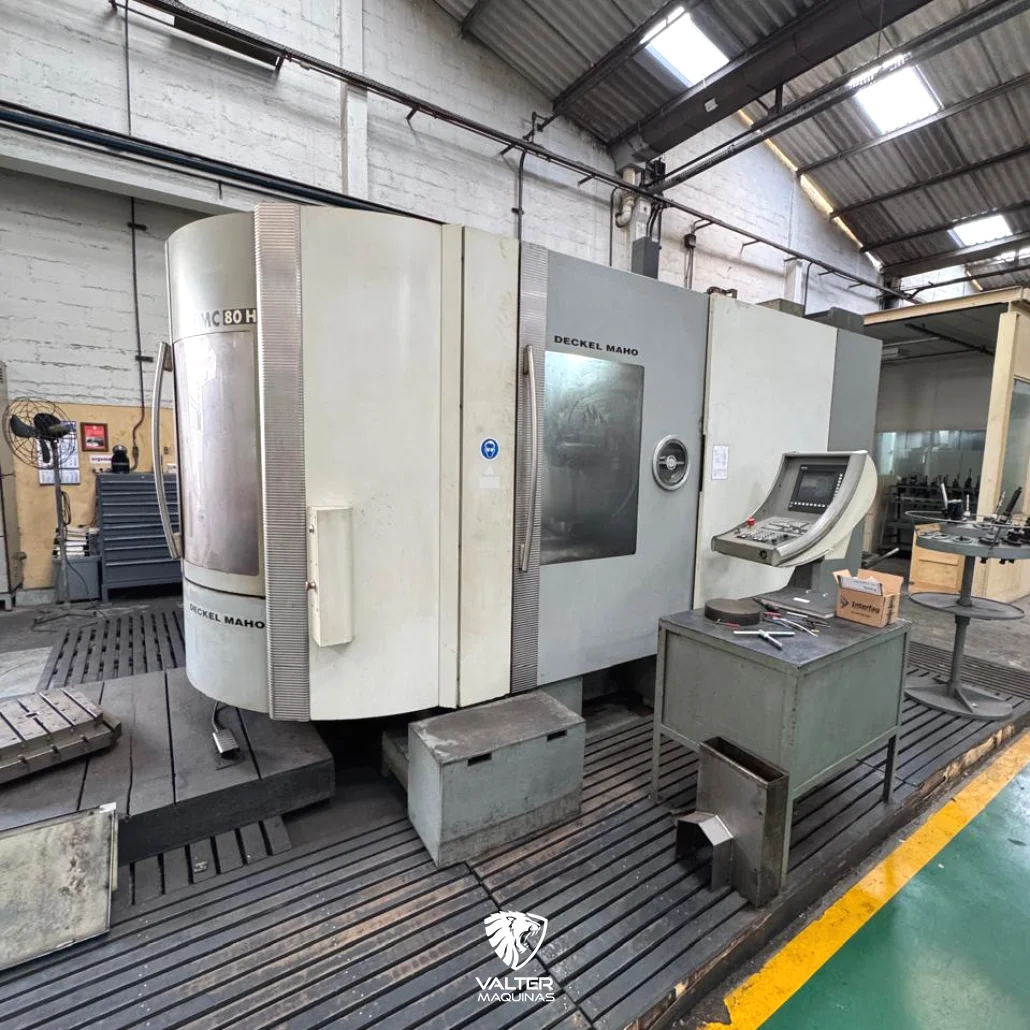

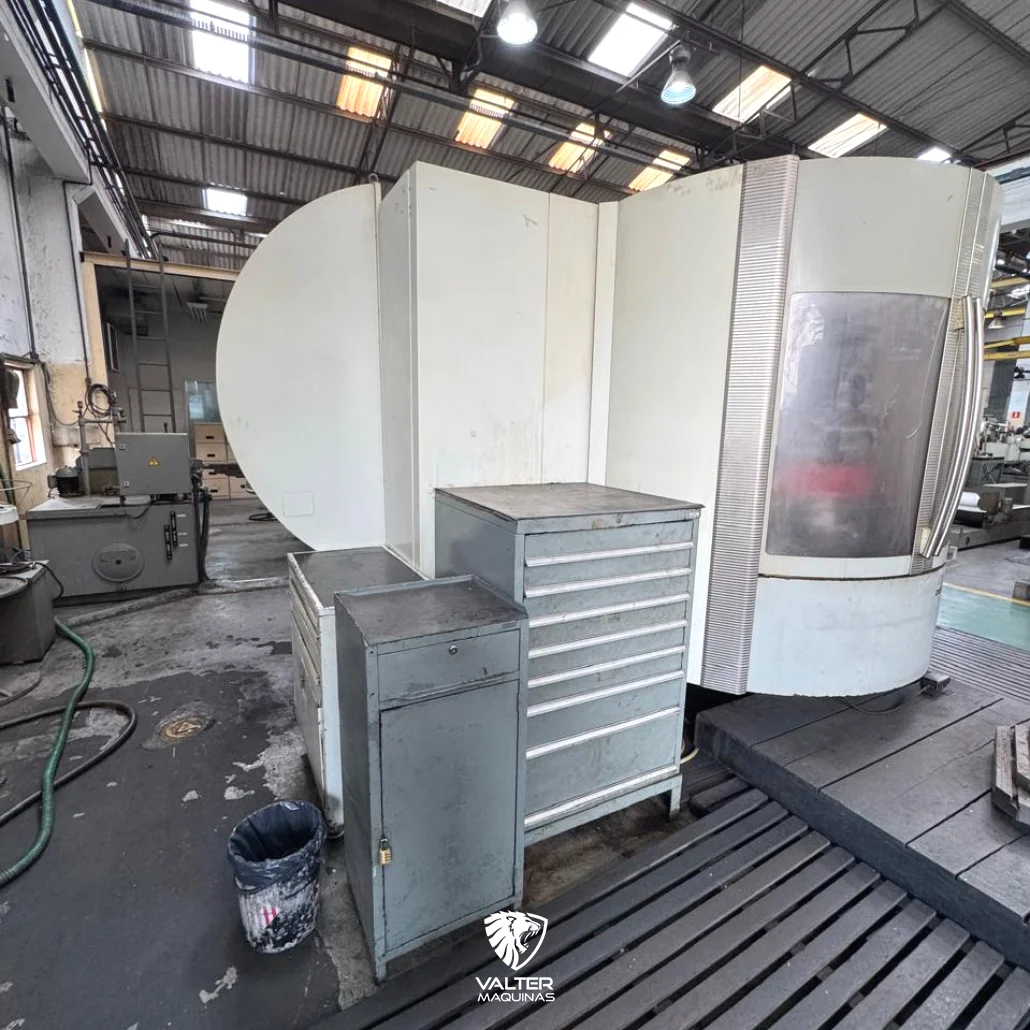

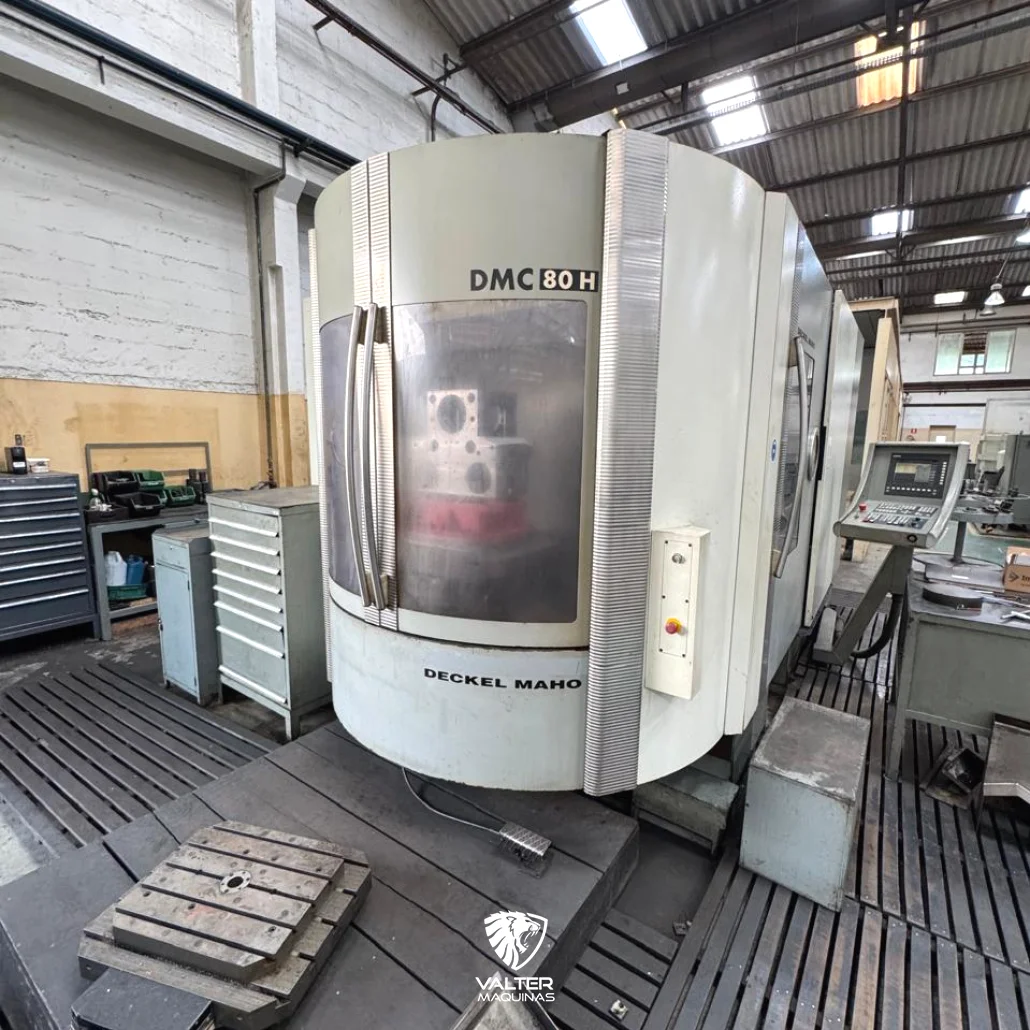

Centro de Usinagem CNC Horizontal Deckel Maho DMC 80H – Duplo Palete, Cone ISO 50 e Siemens 840D

Produtividade Contínua, Torque Elevado com Cone ISO 50 e Engenharia Alemã de Alta Precisão

O Centro de Usinagem CNC Horizontal Deckel Maho modelo DMC 80H é referência mundial na usinagem pesada de blocos, carcaças e componentes mecânicos de alta complexidade. Fabricado no ano 2000 com a consagrada engenharia alemã, este equipamento integra o consagrado comando CNC Siemens 840D a um sistema de duplo palete (500 x 630 mm) que viabiliza o carregamento em tempo mascarado, aumentando drasticamente a taxa de ocupação da máquina. Dotado de fuso com fixação ISO 50, potência de 37 kW e velocidade de avanço rápido de 40 m/min, o DMC 80H une altas taxas de remoção de cavaco a um dinamismo operacional impressionante para componentes de até 900 kg.

Especificações Técnicas Detalhadas

Capacidades Geométricas, Cursos e Dinâmica dos Eixos

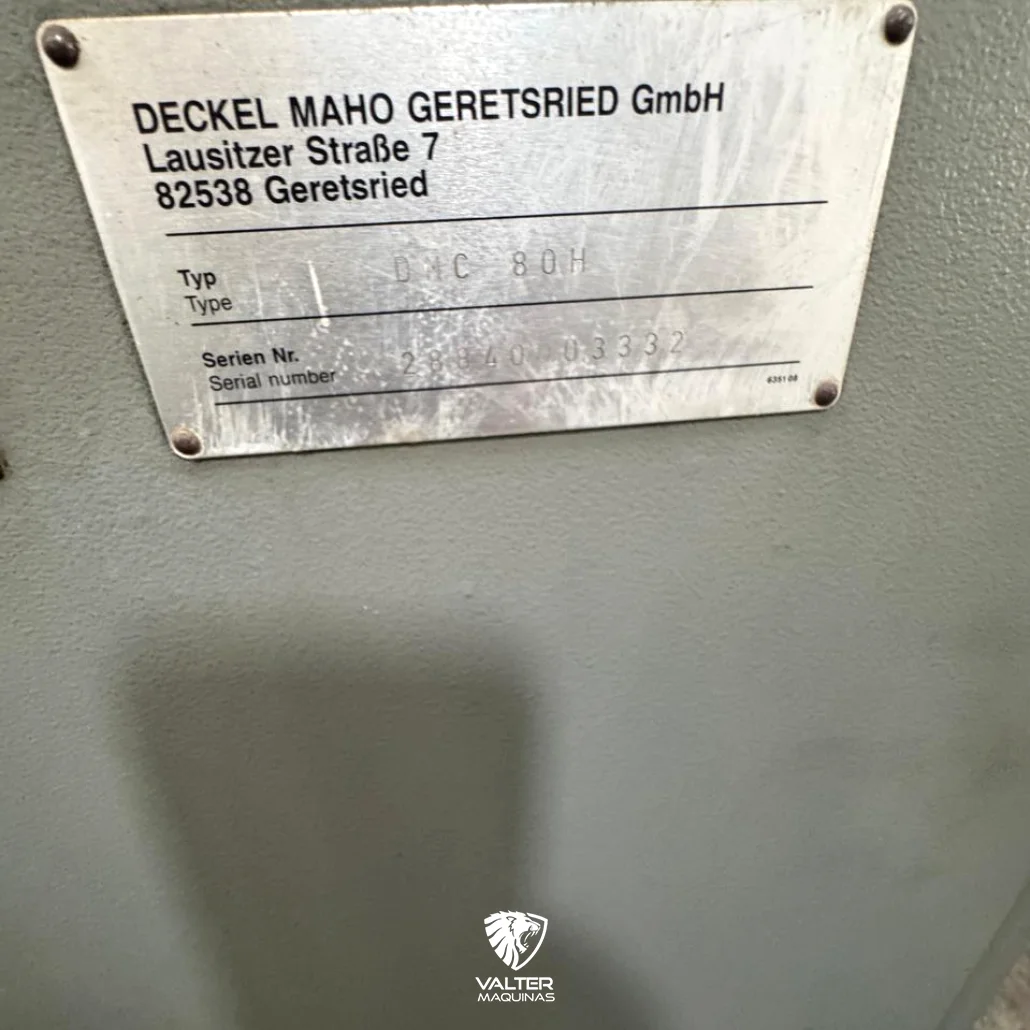

• Marca: Deckel Maho (Grupo DMG Mori – Excelência alemã em usinagem)
• Modelo: DMC 80H
• Ano de Fabricação: 2000
• Comando CNC: Siemens 840D (Interface avançada, alta velocidade de processamento e extrema confiabilidade)
• Curso no Eixo X (Longitudinal): 800 mm
• Curso no Eixo Y (Vertical): 710 mm
• Curso no Eixo Z (Transversal): 710 mm
• Velocidade de Avanço Rápido: 40 m/min

Mesa, Sistema de Paletes e Capacidade de Carga

• Mesa e Paletes: Sistema Duplo Palete automático de 500 x 630 mm
• Diâmetro Máximo de Giro sobre o Palete: 800 mm
• Capacidade de Carga Útil sobre a Mesa: 500 kg / 900 kg (dependendo da configuração de apoio/operação)

Cabeçote Fuso (Spindle) e Magazine de Ferramentas

• Potência do Motor do Fuso: 37 kW (Excelente entrega de torque para desbastes profundos)
• Rotação Máxima do Fuso: 6.000 RPM
• Sede Cônica (Fixação de Ferramenta): ISO 50 (Alta rigidez torsional)
• Capacidade do Magazine de Ferramentas: 40 Posições
• Comprimento Máximo de Ferramenta: 450 mm
• Diâmetro Máximo de Ferramenta: 120 mm (ou até 200 mm com posições adjacentes livres)
• Peso Máximo por Ferramenta: 25 kg

Dúvidas frequentes sobre o Deckel Maho DMC 80H

1. Quais os benefícios do fuso com cone ISO 50 no centro de usinagem horizontal DMC 80H?
A interface ISO 50 oferece uma área de contato e rigidez mecânica imensamente superior ao cone BT40/ISO 40. Isso permite utilizar cabeçotes de fresar de grande diâmetro, brocas pesadas e barras de mandrilhar com mínima deflexão, possibilitando altas taxas de remoção de cavacos em materiais duros (como aços para moldes, ferro fundido nodular e ligas especiais) sem perder a estabilidade.

2. Como o sistema de duplo palete e o avanço de 40 m/min aceleram a produção?
O trocador de duplo palete permite que o operador realize a fixação, alinhamento e retirada da peça no palete externo enquanto a máquina usina normalmente no palete interno. Combinado ao avanço rápido de 40 m/min nos eixos X, Y e Z, os tempos mortos (non-cutting time) são praticamente zerados, resultando em um ganho produtivo exponencial em comparação a centros verticais convencionais.

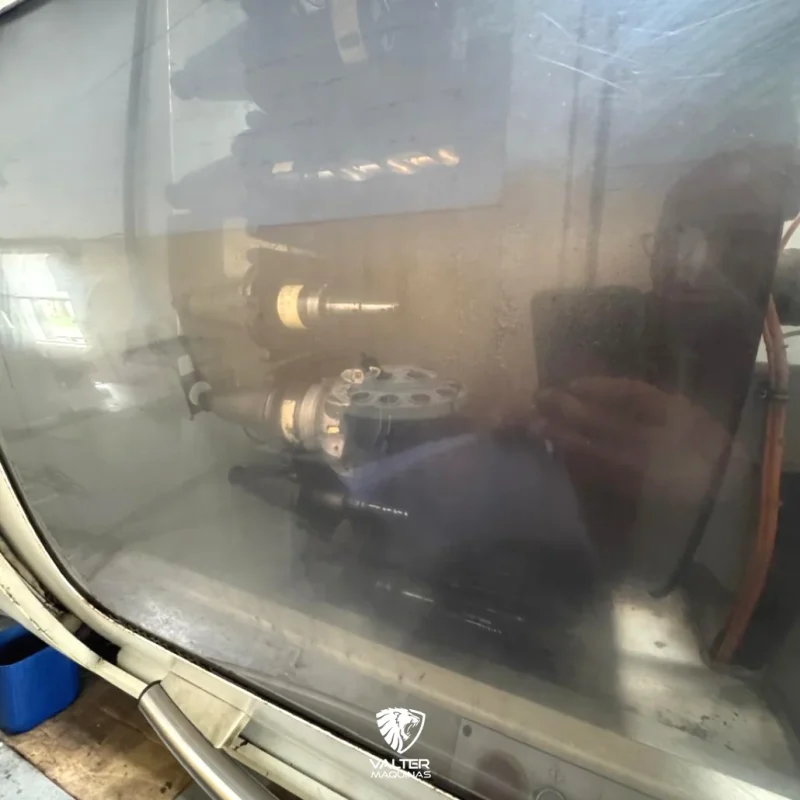

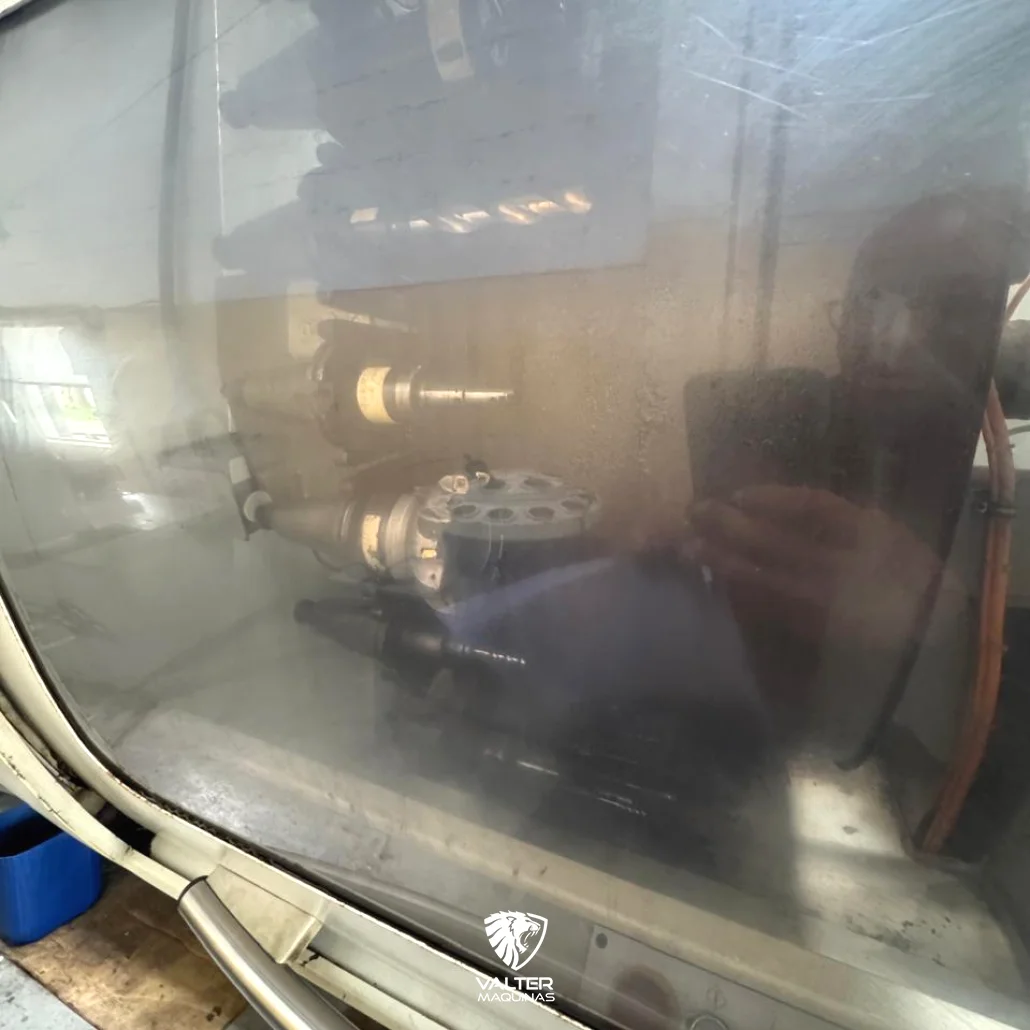

3. Quais as capacidades do magazine para 40 ferramentas de grande porte?
Com suporte a ferramentas de até 25 kg cada e 450 mm de comprimento, o magazine do DMC 80H permite alojar ferramentas pesadas de mandrilamento e fresamento profundo. Ao liberar as posições adjacentes, é possível utilizar ferramentas de até 200 mm de diâmetro, oferecendo flexibilidade total para processos de manufatura complexos sem necessidade de intervenção manual para troca de ferramental.

4. Para quais aplicações industriais o Deckel Maho DMC 80H é mais indicado?
Este centro de usinagem horizontal é ideal para a fabricação de blocos de motores diesel e industriais, carcaças de caixas de transmissão, corpos de válvulas de grande vazão, componentes para máquinas agrícolas, equipamentos de mineração e moldes/matrizes pesados.
