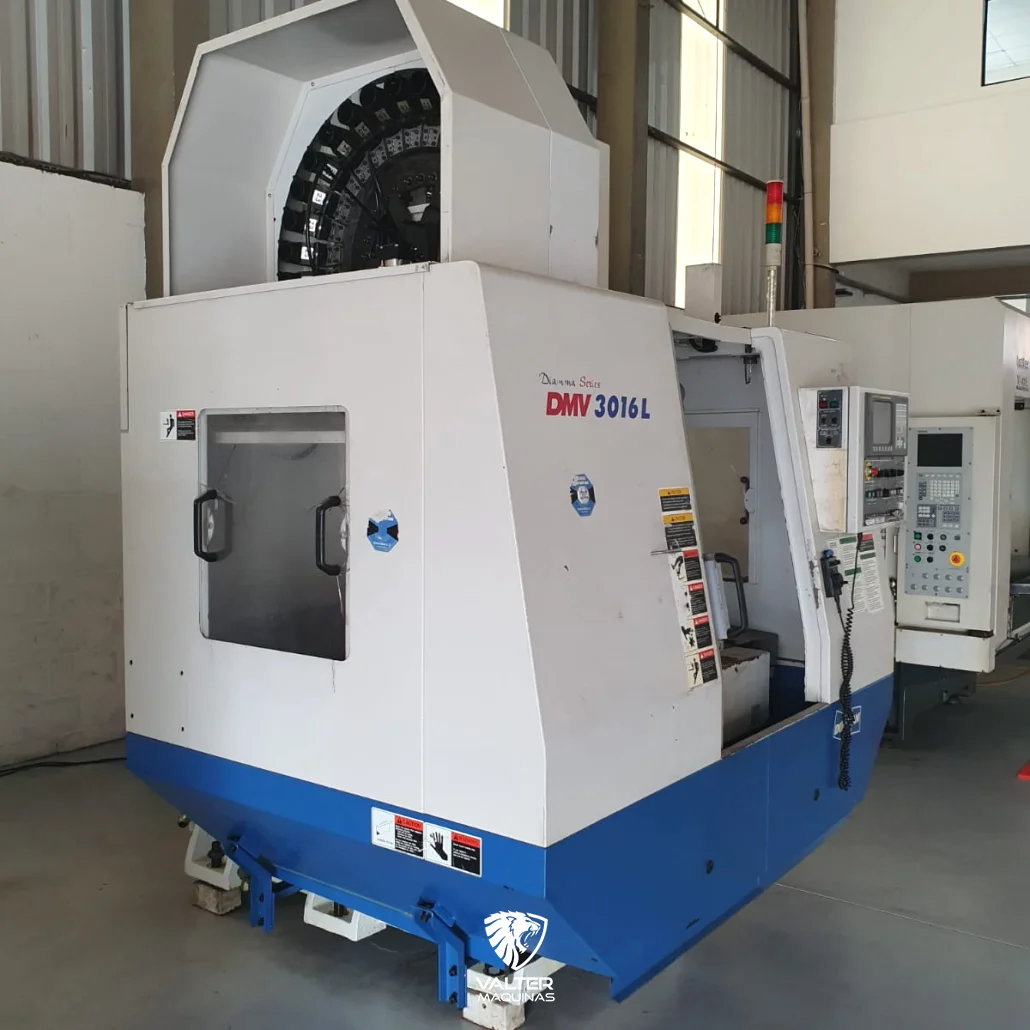

Centro de Usinagem Vertical Doosan DMV 3016L – Com 4º Eixo Rotativo e Subplate

Alta Dinâmica de Corte, Precisão Coreana e Automação com 4º Eixo Integrado

O Centro de Usinagem Vertical Doosan DMV 3016L é amplamente reconhecido no setor industrial por sua alta velocidade, rigidez estrutural e precisão dimensional em operações contínuas. Fabricado em 2007, este modelo traz uma configuração diferenciada voltada para máxima eficiência operacional, destacando-se pela inclusão do 4º eixo rotativo e pelo sistema de subplate instalado sobre a mesa de 920 x 450 mm. Controlado pelo robusto CNC Fanuc 0i MC, fuso de 8.000 RPM com fixação 40 CT e impressionantes avanços rápidos de 56 m/min nos eixos X e Y (32 m/min no Z), o DMV 3016L oferece ciclos curtos e alta rentabilidade para ferramentarias e usinagens seriadas.

Especificações Técnicas Detalhadas

Capacidades de Usinagem, Cursos e Mesa de Trabalho

• Marca: Doosan (Líder mundial sul-coreano em tecnologia de usinagem)
• Modelo: DMV 3016L
• Ano de Fabricação: 2007
• Localização Atual: Jundiaí – SP
• Curso Longitudinal (Eixo X): 760 mm
• Curso Transversal (Eixo Y): 410 mm
• Curso Vertical (Eixo Z): 510 mm
• Dimensões da Mesa: 920 x 450 mm
• Fixação e Setup: Sistema de Subplate integrado à mesa para rápida montagem e padronização de dispositivos

Cabeçote, Spindle e Comando CNC

• Comando CNC: Fanuc 0i MC (Eletrônica de altíssima confiabilidade, fácil operação e manutenção simplificada)
• Rotação Máxima do Fuso: 8.000 RPM (Excelente curva de torque para desbaste pesado e acabamentos de qualidade)
• Potência do Motor Principal: 7.5 HP
• Tipo de Cone do Spindle: 40 CT

Magazine de Ferramentas, Dinâmica e Acessórios

• Capacidade do Magazine: 24 Ferramentas (Trocador automático tipo braço mecânico de alta velocidade)
• Avanço Rápido (Eixos X e Y): 56 m/min (Redução drástica dos tempos de posicionamento sem corte)
• Avanço Rápido (Eixo Z): 32 m/min

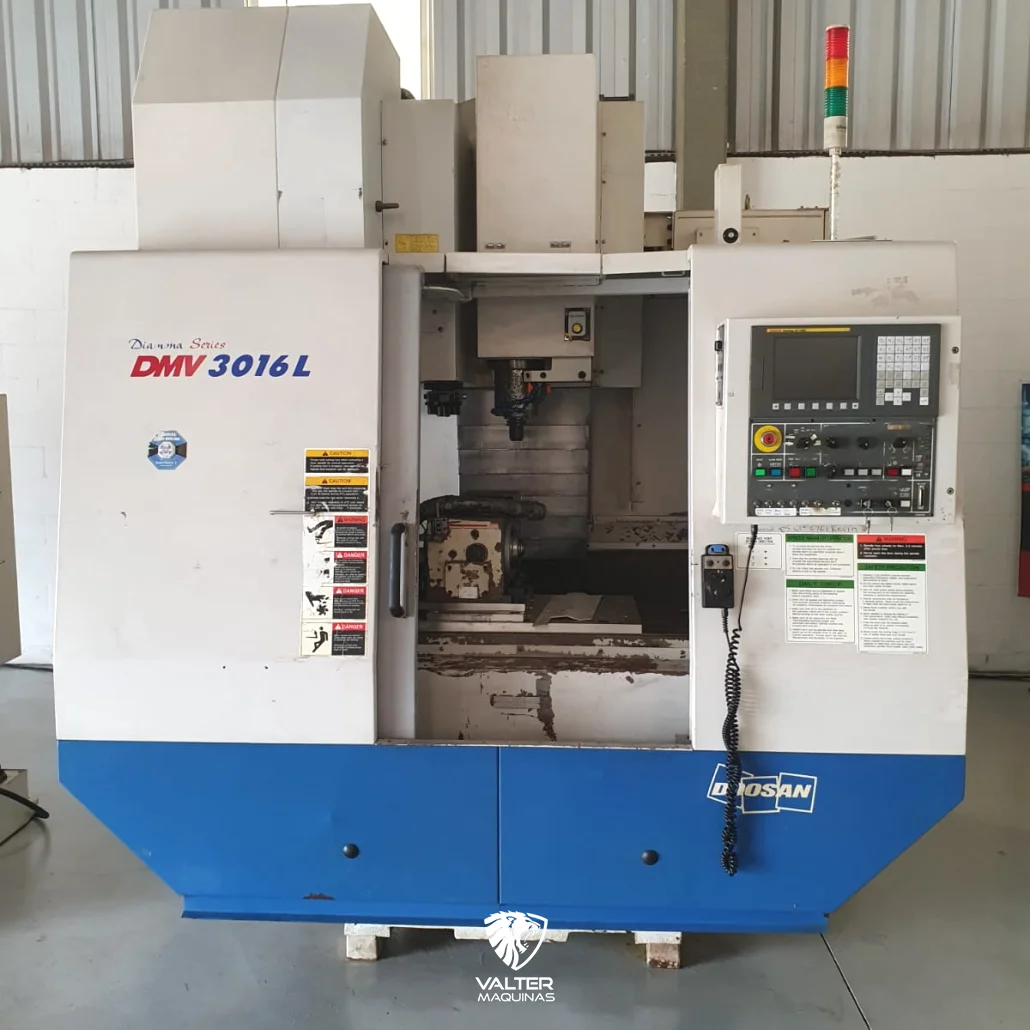

• Quarto Eixo Integrado: 4º Eixo Rotativo para usinagem angular, helicoidal e em múltiplos lados da peça
• Gerenciamento de Resíduos: Transportador de cavacos integrado
• Sistema de Manutenção: Lubrificação automática centralizada
• Peso Estrutural da Máquina: 5.454 kg (Base pesada que minimiza vibrações e preserva a precisão)

Dúvidas frequentes sobre o Doosan DMV 3016L

1. Quais os benefícios do Sistema de Subplate combinado ao 4º Eixo Rotativo?
O subplate é uma placa retificada com grade de furos roscados e buchas de precisão que permite fixar e trocar dispositivos de usinagem rapidamente com repetibilidade perfeita. Quando combinado ao 4º eixo rotativo, o operador consegue montar arranjos de fixação para usinar múltiplas faces de peças complexas em um único setup, eliminando reposicionamentos manuais e reduzindo erros de zeramento.

2. Qual a vantagem do avanço rápido de 56 m/min nos eixos X e Y?
Em centros de usinagem convencionais dessa classe, os avanços rápidos costumam variar entre 20 e 30 m/min. Com 56 m/min, o Doosan DMV 3016L reposiciona a ferramenta entre posições de usinagem em fração de segundo. Isso reduz significativamente o tempo total do ciclo, sendo uma enorme vantagem competitiva para peças com muitas operações de furação e fresamento.

3. Por que a marca Doosan com Comando Fanuc é considerada um investimento seguro?
A Doosan é consagrada mundialmente por construir máquinas pesadas, estáveis e duráveis. Ao combinar a mecânica sul-coreana com o comando eletrônico Fanuc 0i MC — o CNC mais utilizado e aceito do mercado —, a máquina oferece baixíssimo índice de manutenção, facilidade para encontrar operadores qualificados e uma excelente retenção de valor de revenda.

4. A rotação de 8.000 RPM e a estrutura de 5,4 toneladas são indicadas para quais aplicações?
Essa configuração é a mais versátil para a indústria mecânica. A estrutura pesada de 5,4 toneladas absorve os esforços de corte de desbaste em aços de liga e ferro fundido, enquanto a rotação de 8.000 RPM e o acionamento preciso do spindle BT40/CT40 garantem excelente acabamento superficial em ligas de alumínio e peças de ferramentaria.
