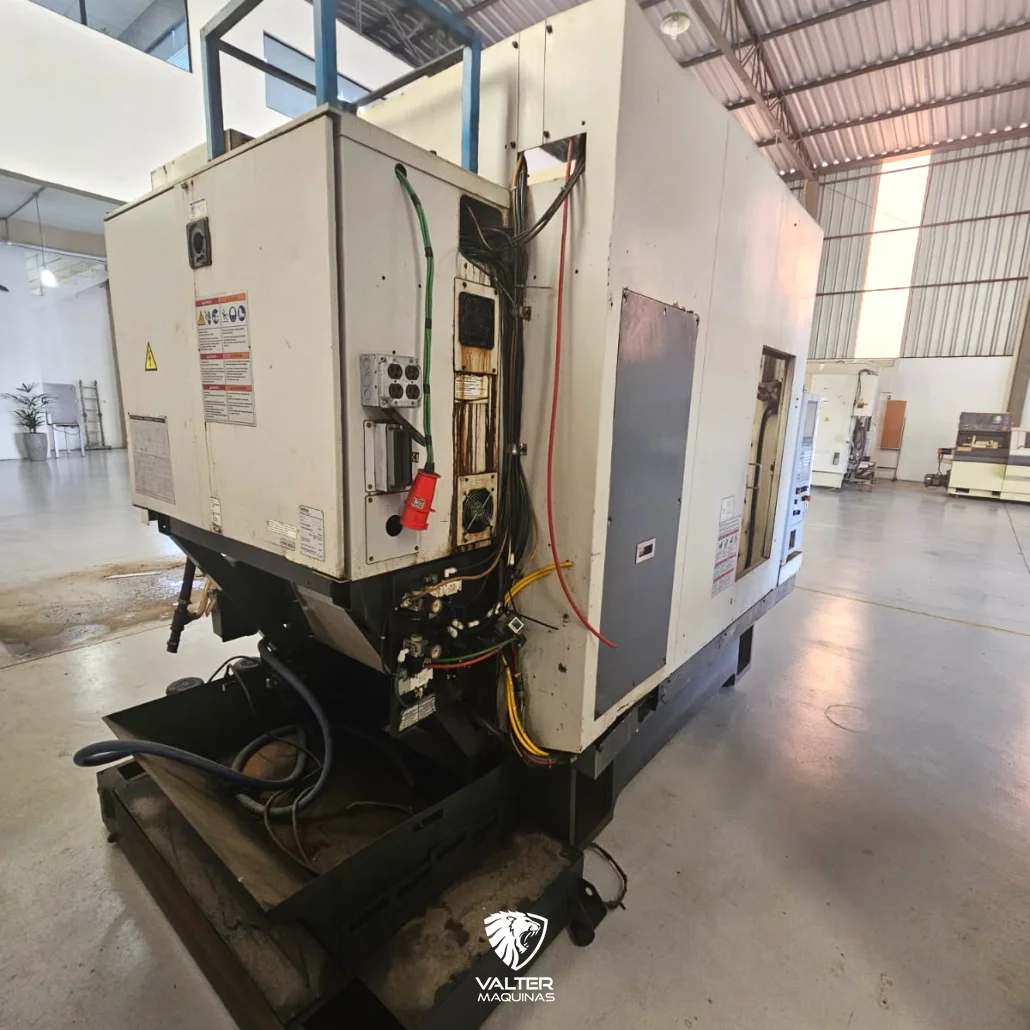

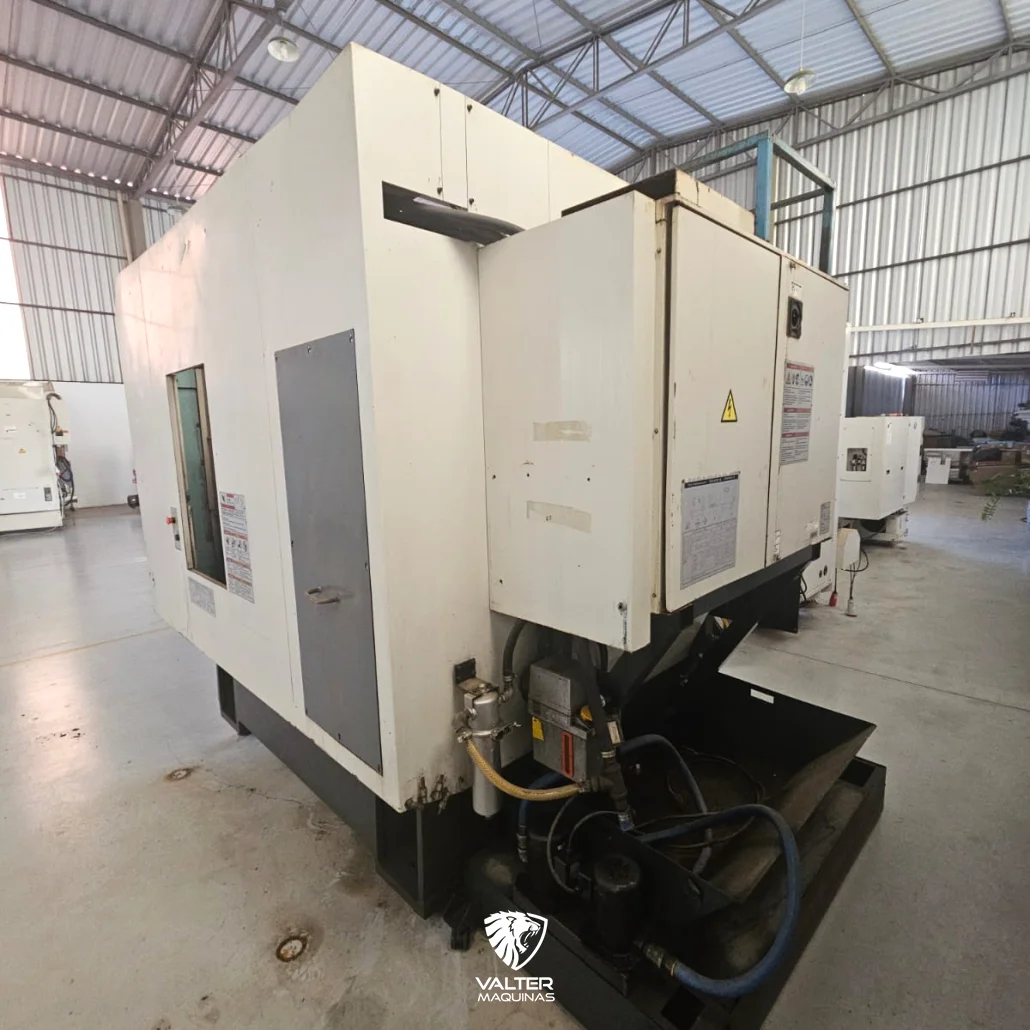

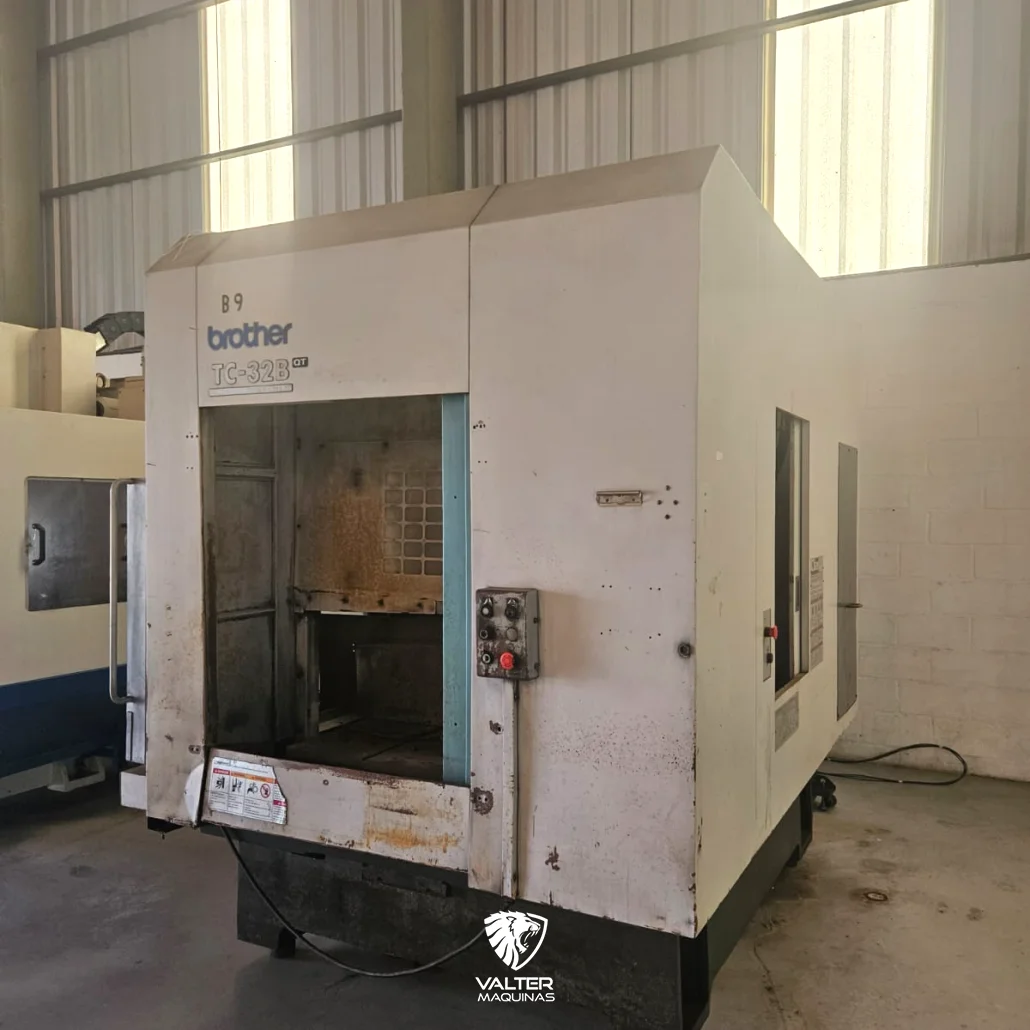

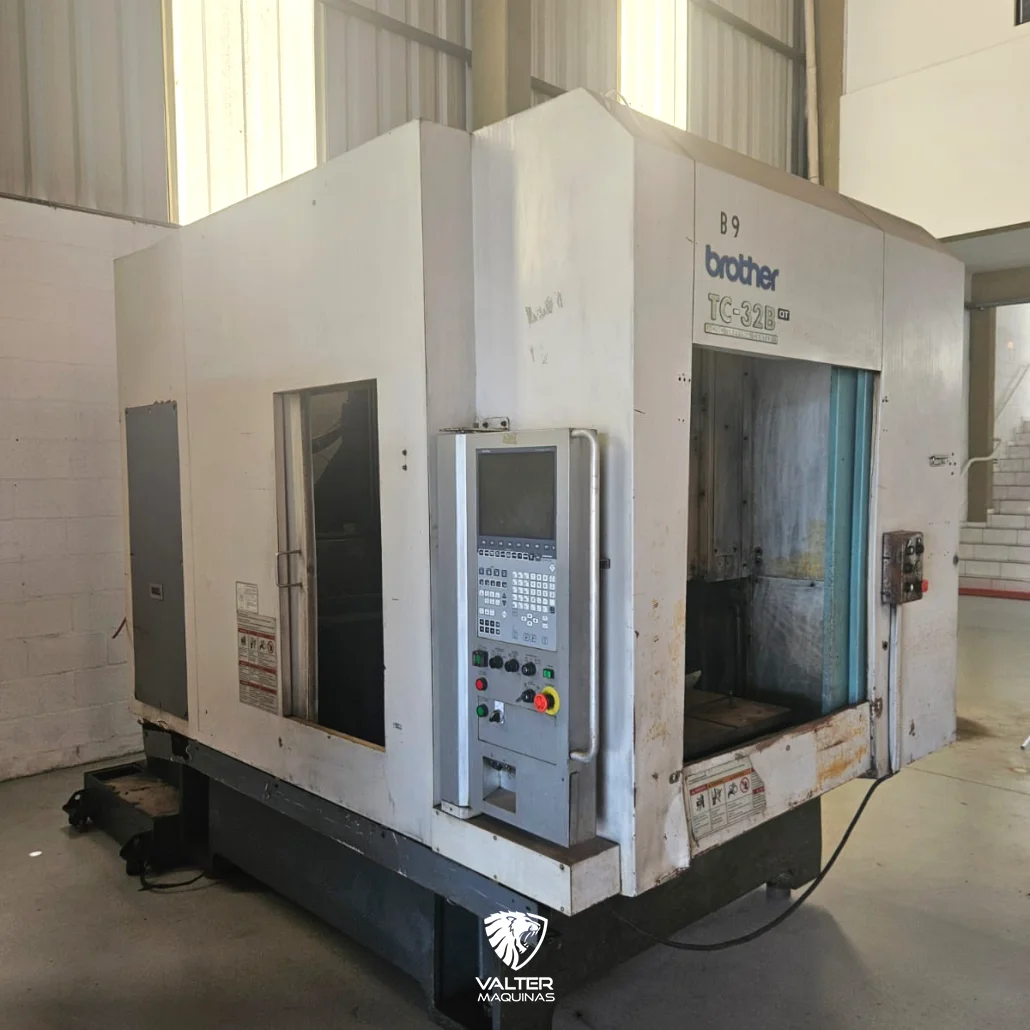

Centro de Usinagem Vertical Brother TC-32B QT – Duplo Pallet e Spindle 16.000 RPM

Produtividade Contínua, Troca de Pallets Ultra-Rápida e Usinagem de Alta Velocidade (HSM)

O Centro de Usinagem Vertical Brother TC-32B QT é projetado especificamente para indústrias que exigem alto volume de produção, como a automotiva, eletroeletrônica e usinagem de precisão de componentes leves e em alumínio. Fabricado em 2006, o grande diferencial deste modelo é o sistema “Quick Table” (troca automática de duplo pallet), que elimina o tempo passivo de carga e descarga de peças. Equipado com o rápido comando CNC Brother CNC-B00, fuso de 16.000 RPM com fixação rígida HSK-A40 e incríveis avanços rápidos de 56 m/min nos eixos X, Y e Z, esta máquina garante acelerações surpreendentes e máxima eficiência operacional.

Especificações Técnicas Detalhadas

Capacidades de Usinagem, Cursos e Sistema de Pallets

• Marca: Brother (Referência mundial japonesa em centros de usinagem ultra-rápidos)
• Modelo: TC-32B QT (Quick Table)
• Ano de Fabricação: 2006
• Localização Atual: Jundiaí – SP
• Sistema de Pallets: Duplo Pallet Integrado (Mesa rotativa tipo Quick Table para tempo de troca zero)
• Número de Eixos Simultâneos: 3 Eixos
• Dimensões das Mesas/Pallets: 600 x 430 mm (cada pallet)
• Capacidade de Carga Admissível por Pallet: 200 kg
• Curso Longitudinal (Eixo X): 500 mm
• Curso Transversal (Eixo Y): 410 mm
• Curso Vertical (Eixo Z): 610 mm

Cabeçote, Spindle e Comando CNC

• Comando CNC: Brother CNC-B00 (Desenvolvido para rápida resposta em códigos G e altíssima aceleração)
• Rotação Máxima do Fuso: 16.000 RPM (Ideal para usinagem de alta velocidade e acabamento superficial superior)
• Potência do Motor Principal: 10 HP
• Tipo de Fixação / Cone do Spindle: HSK-A40 (Conicidade de alta precisão e alta rigidez para altas rotações)

Magazine de Ferramentas, Dinâmica e Recursos Adicionais

• Capacidade do Magazine: 26 Ferramentas (Trocador direto tipo torre de alta velocidade)
• Avanço Rápido (Eixos X / Y / Z): 56 m/min (Incrível velocidade de posicionamento entre cavidades)
• Gerenciamento de Cavacos: Calha para remoção de cavacos por gravidade
• Sistema de Manutenção: Lubrificação automática centralizada
• Peso Estrutural da Máquina: 5.680 kg

Dúvidas frequentes sobre o Brother TC-32B QT

1. Como funciona o sistema Quick Table (Duplo Pallet) e qual a sua vantagem na linha de produção?
O sistema Quick Table conta com duas mesas independentes. Enquanto a máquina usina uma peça no pallet interno dentro da cabine blindada, o operador realiza a remoção da peça pronta e a fixação de um novo bruto no pallet externo. Ao término do ciclo, a mesa gira em segundos, zerando o tempo morto de carga e descarga e dobrando a produtividade por turno de trabalho.

2. Quais as vantagens da fixação HSK-A40 em relação às interfaces convencionais BT30/BT40?
A conicidade HSK-A40 possui contato duplo (tanto na face quanto no cone do fuso). Isso garante maior rigidez radial e axial, menor dilatação térmica e batimento quase nulo em rotações elevadas como 16.000 RPM, resultando em maior precisão e excelente vida útil das ferramentas de metal duro.

3. Por que o avanço de 56 m/min faz diferença em peças com muitas operações de furação e roscamento?
A velocidade de avanço rápido de 56 m/min reduz significativamente o “tempo de ar” (tempo gasto movimentando a ferramenta entre um furo e outro sem estar cortando). Em peças seriadas com dezenas de furos ou cavidades, a redução no tempo total de ciclo pode chegar a 30% ou 40% em relação a máquinas convencionais.

4. Para quais tipos de peças e segmentos o Brother TC-32B QT é mais indicado?
Este centro de usinagem é ideal para a fabricação de carcaças de alumínio, coletores, conectores elétricos, peças automotivas, componentes de armas, próteses e qualquer componente seriado que exija usinagem rápida, precisão geométrica rigorosa e baixo custo unitário.
