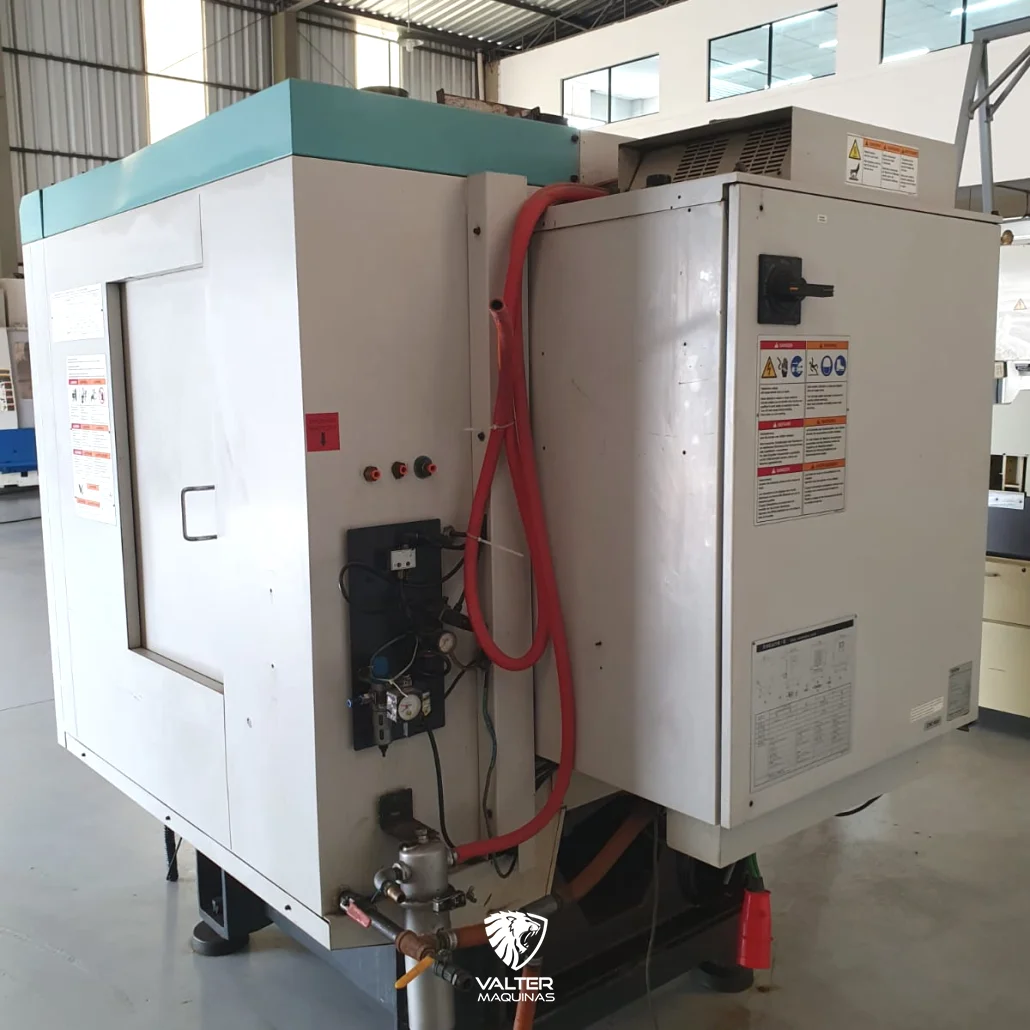

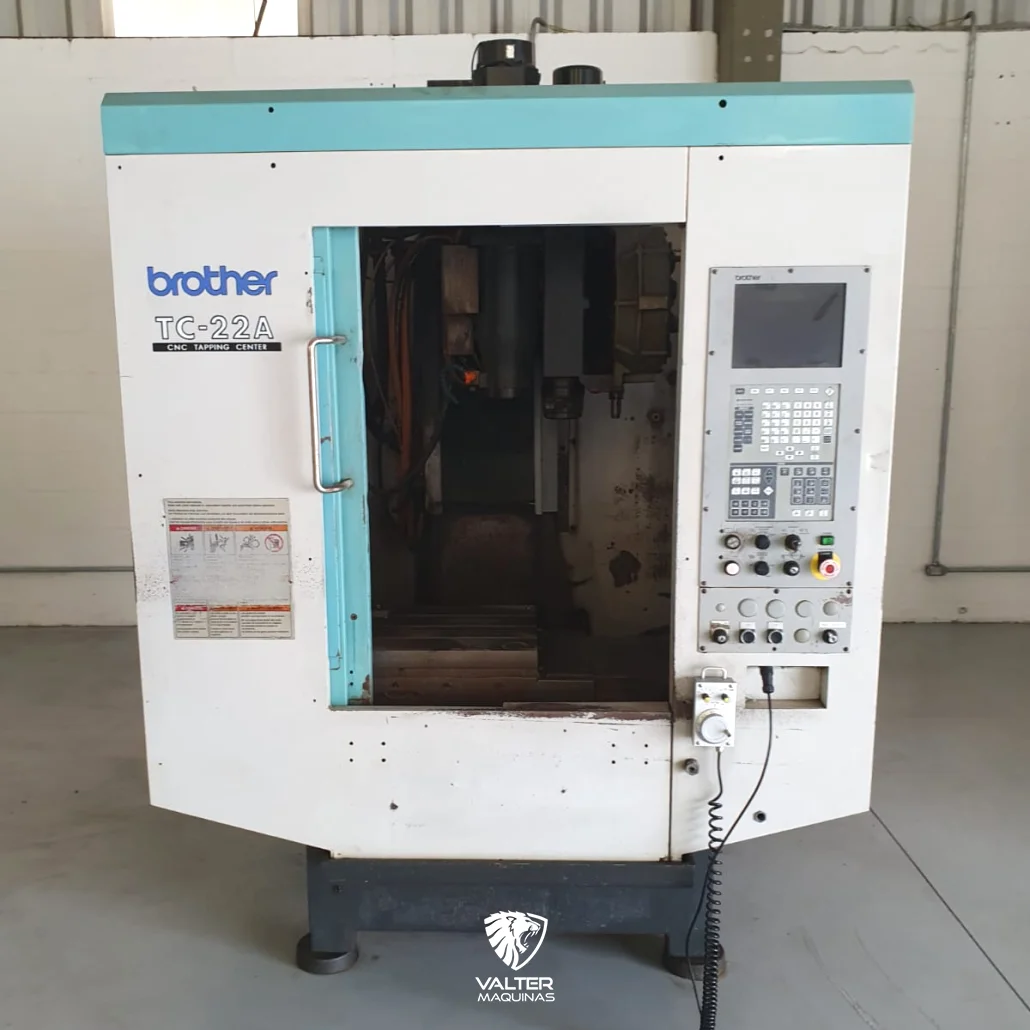

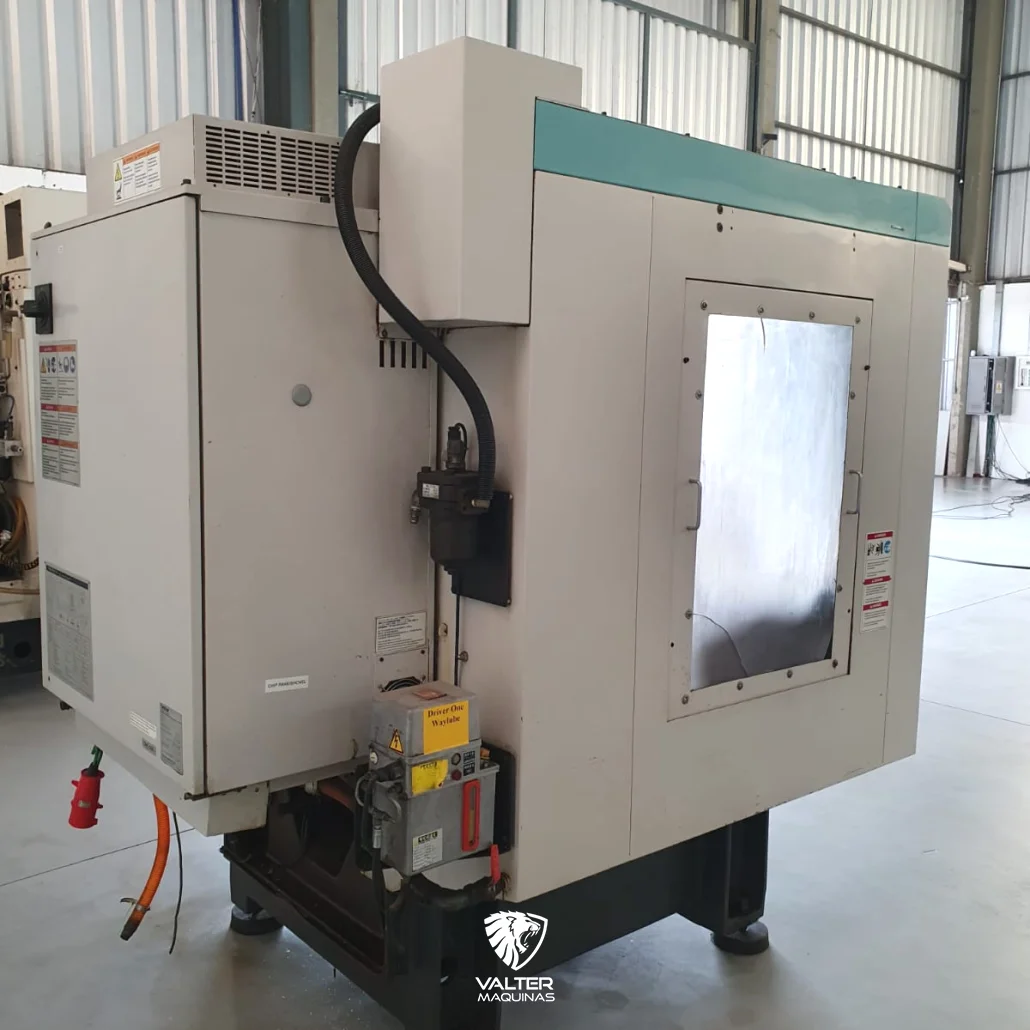

Centro de Usinagem Vertical Brother TC-22A – Com 4º Eixo Rotativo e Refrigeração Interna

Produtividade de Alta Velocidade, Usinagem Angular em 4º Eixo e Refrigeração de Alta Pressão

O Centro de Usinagem Vertical Brother TC-22A é amplamente reconhecido pela indústria mecânica por sua incrível aceleração e tempos de ciclo reduzidos em peças seriadas e complexas. Fabricado em 2001, este modelo traz um conjunto de opcionais de alto valor agregado, destacando-se pela inclusão do 4º eixo rotativo para usinagens radiais e pelo sistema de refrigeração interna pelo fuso, essencial para furações profundas e usinagem contínua. Movido pelo ágil comando CNC Brother CNC-A00, fuso de 10.000 RPM acionado por um potente motor de 15 HP, interface rígida HSK-A40 e avanços rápidos de 56 m/min, o TC-22A entrega altíssimo rendimento com baixo consumo operacional.

Detalhes Comerciais:

• Valor de Investimento: R$ 228.000,00
• Localização Atual: Jundiaí – SP

Especificações Técnicas Detalhadas

Capacidades de Usinagem, Cursos e Mesa de Trabalho

• Marca: Brother (Líder mundial japonesa em centros de usinagem compactos de alta velocidade)
• Modelo: TC-22A
• Ano de Fabricação: 2001
• Curso Longitudinal (Eixo X): 500 mm
• Curso Transversal (Eixo Y): 410 mm
• Curso Vertical (Eixo Z): 610 mm
• Dimensões da Mesa de Trabalho: 650 x 400 mm

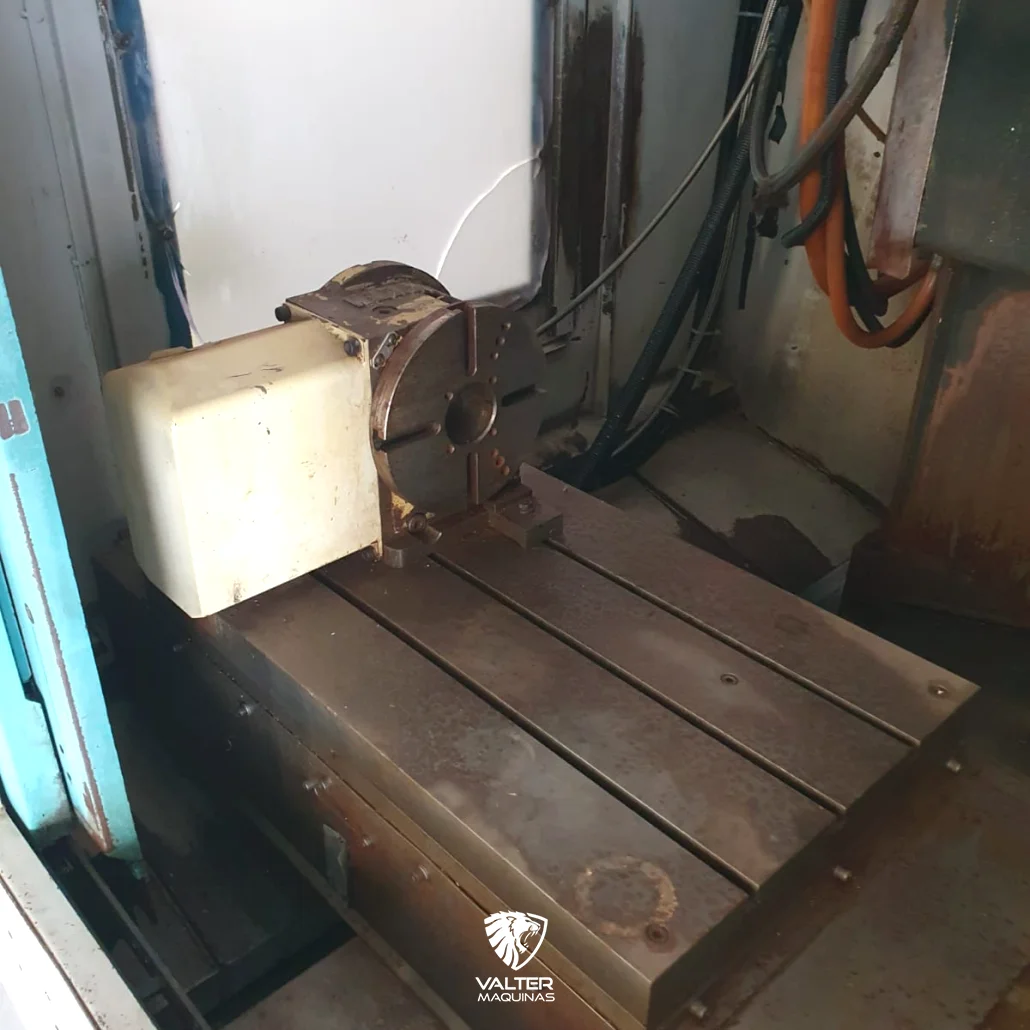

• Quarto Eixo Integrado: 4º Eixo Rotativo (Permite usinagem helicoidal, furações radiais e usinagem em múltiplos lados em um só setup)

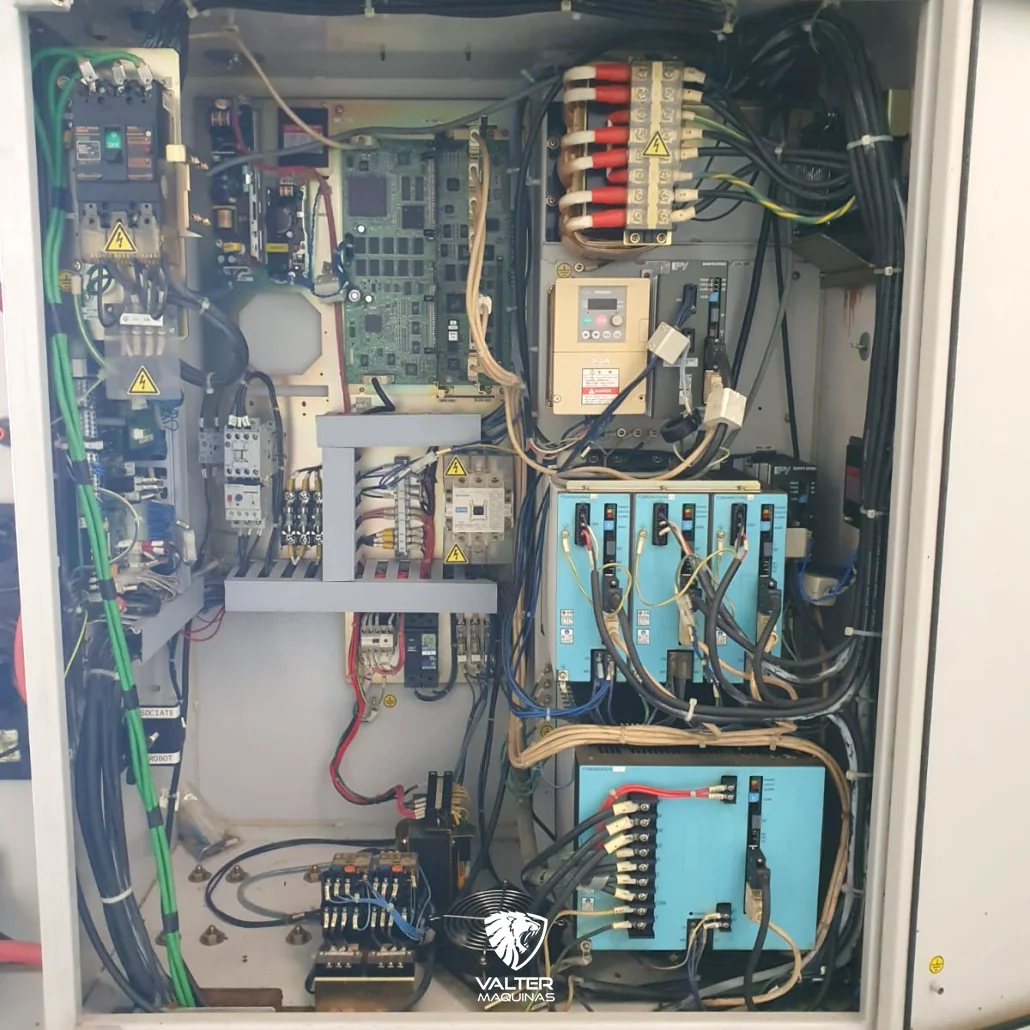

Cabeçote, Spindle e Comando CNC

• Comando CNC: Brother CNC-A00 (Desenvolvido para rápida resposta em blocos G e operação simplificada)
• Rotação Máxima do Fuso: 10.000 RPM
• Potência do Motor Principal: 15 HP (Elevado torque para desbaste e agilidade em rotações de pico)
• Tipo de Fixação / Cone do Spindle: HSK-A40 (Contato duplo de alta rigidez e repetibilidade sob alta rotação)
• Sistema de Refrigeração Especial: Refrigeração interna pelo centro do fuso (IKT)

Magazine de Ferramentas, Dinâmica e Recursos Adicionais

• Capacidade do Magazine: 26 Ferramentas (Trocador rápido tipo torre)
• Avanço Rápido (Eixos X / Y / Z): 56 m/min (Mínimo tempo de ar entre cavidades e furações)
• Gerenciamento de Cavacos: Calha para remoção de cavacos por gravidade
• Sistema de Manutenção: Lubrificação automática centralizada
• Peso Estrutural da Máquina: 2.250 kg (Design compacto com alta eficiência de ocupação de área de fábrica)

Dúvidas frequentes sobre o Brother TC-22A

1. Quais os benefícios práticos da Refrigeração Interna pelo Centro do Fuso (IKT) nesta máquina?
A refrigeração interna injeta o fluido de corte em alta pressão diretamente pela ponta da ferramenta. Isso permite realizar furações profundas sem a necessidade de “pica-pau” (recuo constante da broca), quebra e evacua cavacos instantaneamente da zona de corte, resfriando a ferramenta de forma eficiente e multiplicando a vida útil de insertos e brocas de metal duro.

2. O que o 4º Eixo Rotativo agrega às operações do Brother TC-22A?
A adição do 4º eixo rotativo permite indexar ou usinar a peça de forma contínua em 360 graus. Isso viabiliza a confecção de peças complexas (como eixos entalhados, carcaças hidráulicas e conectores) em um único ciclo, eliminando o tempo morto de intervenção manual do operador e garantindo precisão geométrica rigorosa entre as faces usinadas.

3. Por que a interface de ferramenta HSK-A40 e a rotação de 10.000 RPM são ideais para alta produtividade?
A fixação HSK-A40 conta com contato duplo (face e cone) no fuso, proporcionando uma rigidez superior à de cones tradicionais BT30/BT40 em rotações elevadas. Combinada ao motor de 15 HP e fuso de 10.000 RPM, ela oferece estabilidade total contra vibrações, garantindo excelentes acabamentos superficiais e tolerâncias dimensionais apertadas.

4. Por que os avanços de 56 m/min fazem diferença na usinagem seriada?
Avanços de 56 m/min garantem que o tempo gasto pela máquina deslocando a ferramenta sem cortar seja reduzido ao mínimo absoluto. Em peças seriadas com dezenas de furos, rosqueamentos e alívios, essa velocidade dinâmica reduz significativamente o tempo final de ciclo por peça, aumentando a lucratividade da célula de produção.
