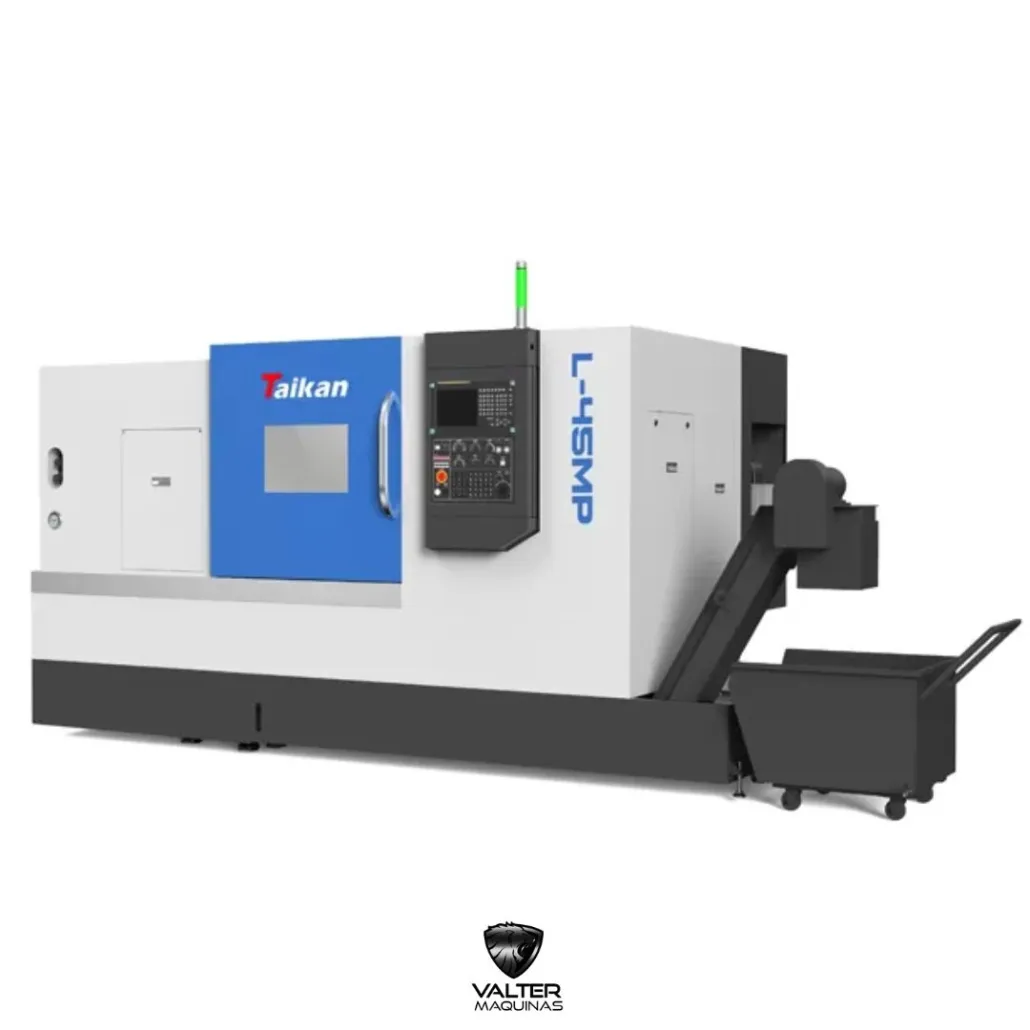

Centro de Torneamento Horizontal de Alta Precisão Taikan L45MP – Base Longa

Alta Precisão para Peças Longas e Usinagem de Grande Porte

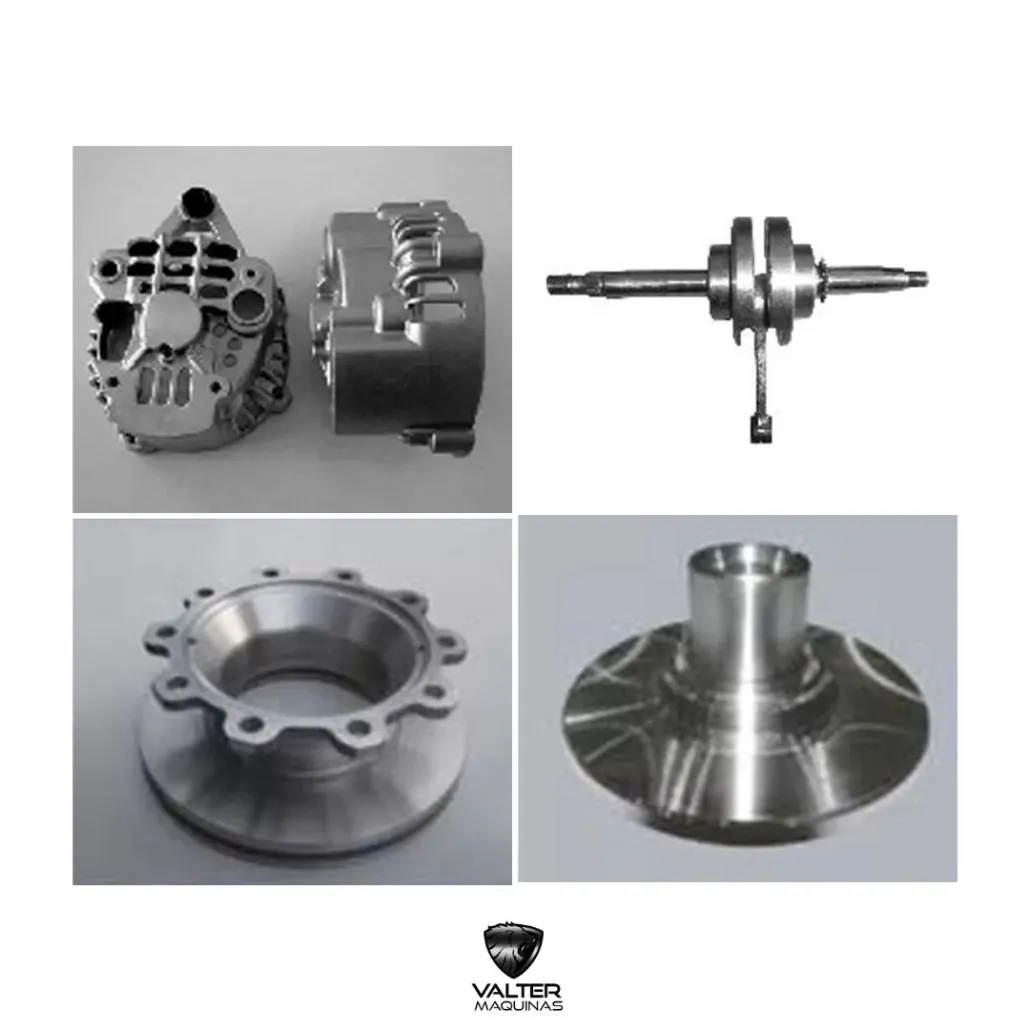

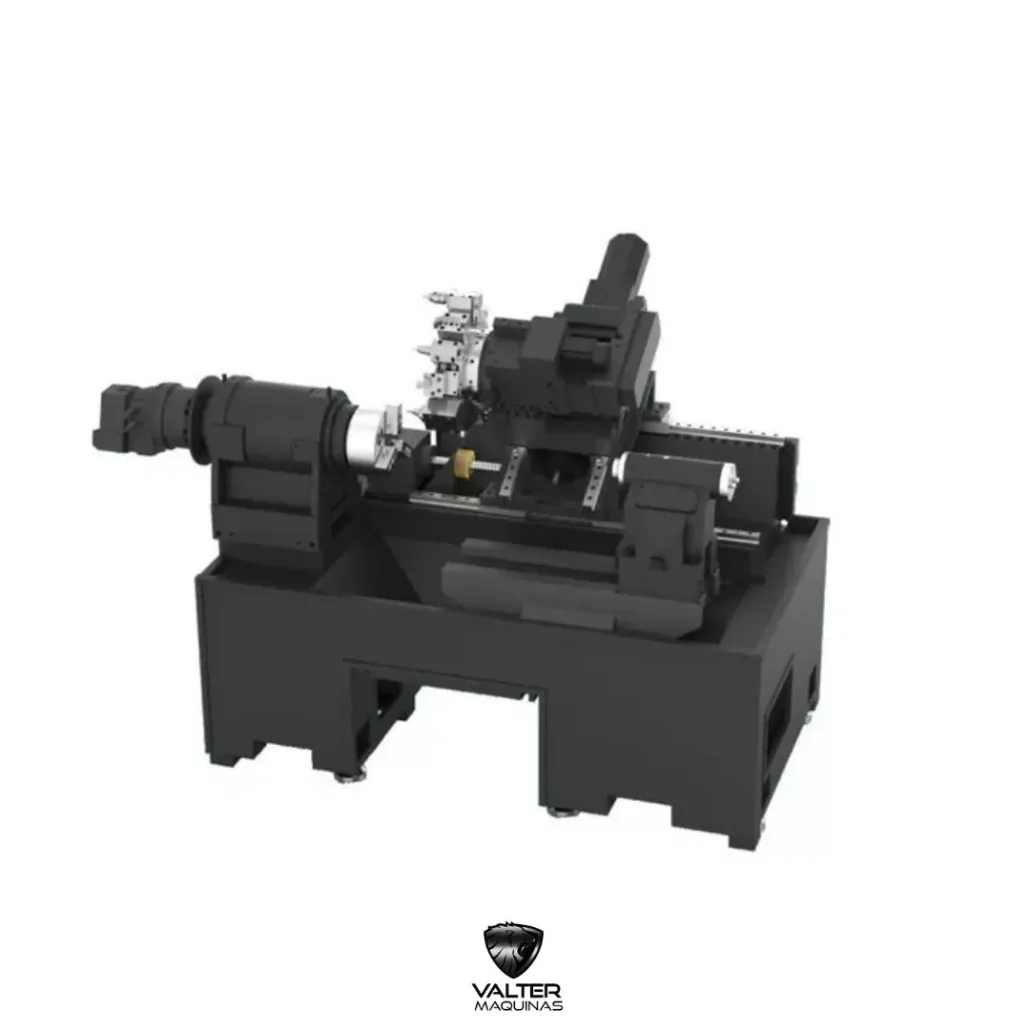

O Centro de Torneamento Taikan L45MP foi desenvolvido para atender à demanda de usinagem de eixos e componentes que exigem um comprimento de processamento estendido sem abrir mão da rigidez. Com uma base inclinada a 30° e barramento monobloco longo, este modelo oferece um curso de usinagem de até 1.000 mm. Equipado com um potente motor de 18,5 kW e mandril de 10 polegadas, o L45MP é a ferramenta ideal para indústrias de óleo e gás, implementos agrícolas e eixos de transmissão que buscam precisão de 0,006 mm em grandes dimensões.

Especificações Técnicas Detalhadas

Capacidade e Faixa de Processamento

• Diâmetro Máximo de Rotação: φ560 mm
• Diâmetro Máximo de Usinagem (Eixo/Placa): φ350 / φ400 mm
• Comprimento Máximo de Usinagem: 1.000 mm
• Diâmetro Máximo da Barra: Φ65 mm

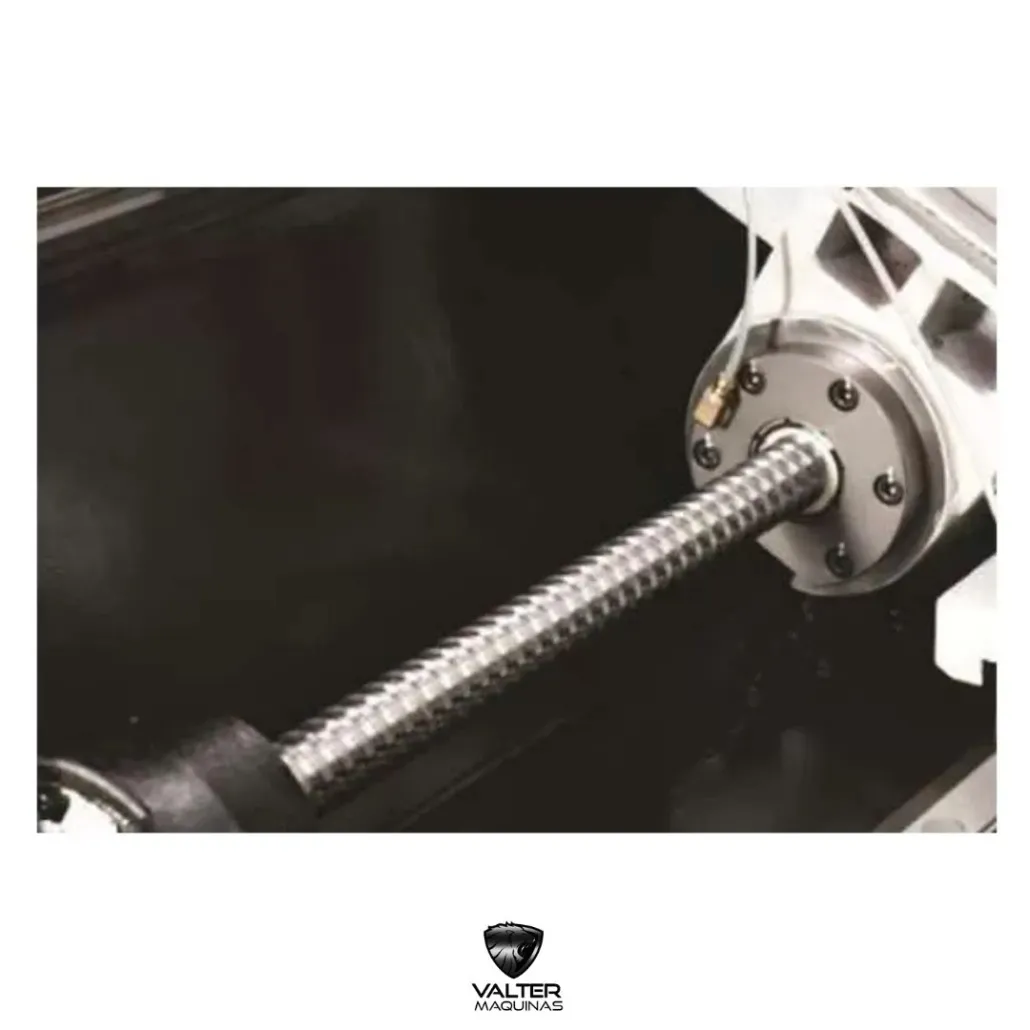

Cursos e Motorização (Eixos X e Z)

• Deslocamento Eixo X: 220 mm (Motor 2,9 kW / Torque 22 Nm)
• Deslocamento Eixo Z: 1.050 mm (Motor 2,9 kW / Torque 22 Nm)
• Velocidade de Avanço Rápido (X/Z): X: 30 m/min | Z: 24 m/min
• Taxa de Avanço de Corte: 1 ~ 8.000 mm/min

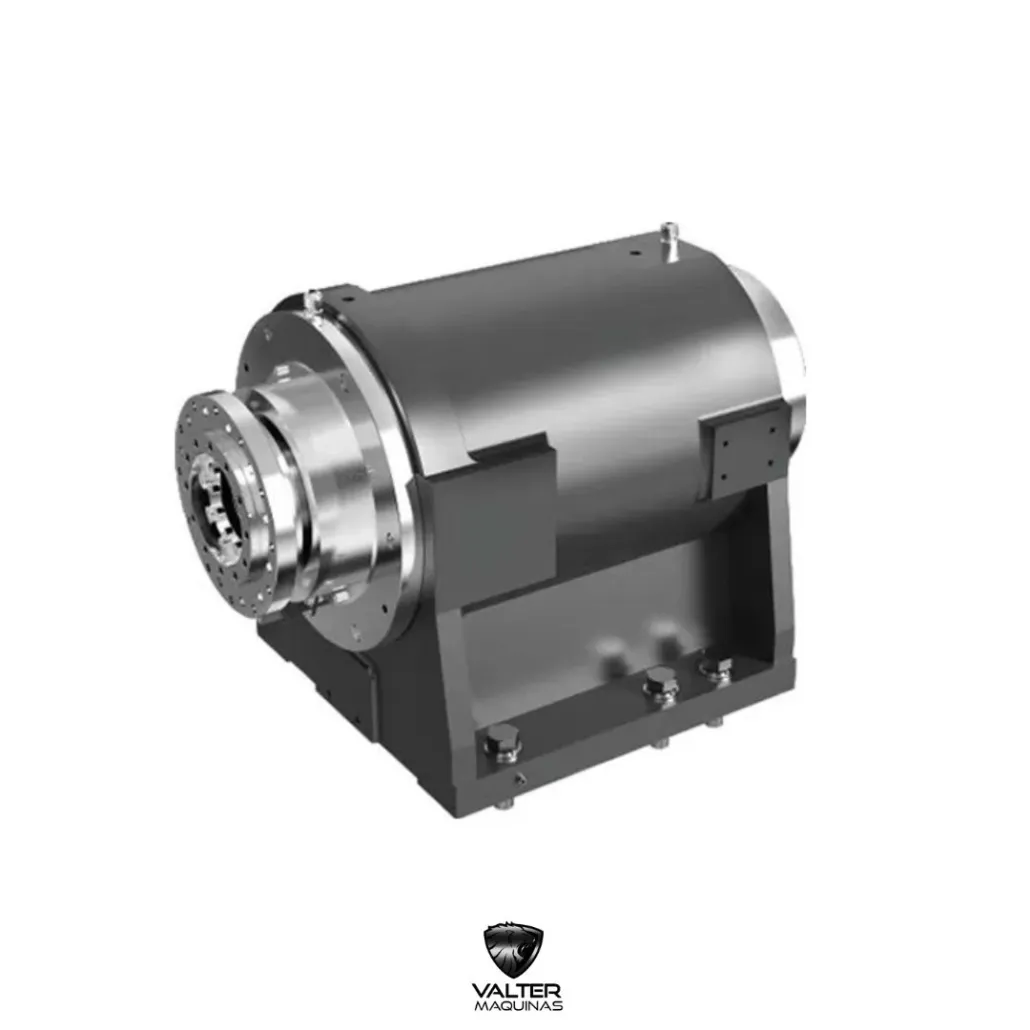

Fuso e Cabeçote Principal

• Velocidade Máxima do Fuso: 3.500 RPM
• Potência de Saída (S1/S6): 15 / 18,5 kW
• Forma da Extremidade (Nariz): A2-8
• Diâmetro do Furo Passante: Φ76 mm
• Mandril: Hidráulico de 10 polegadas (Oco)

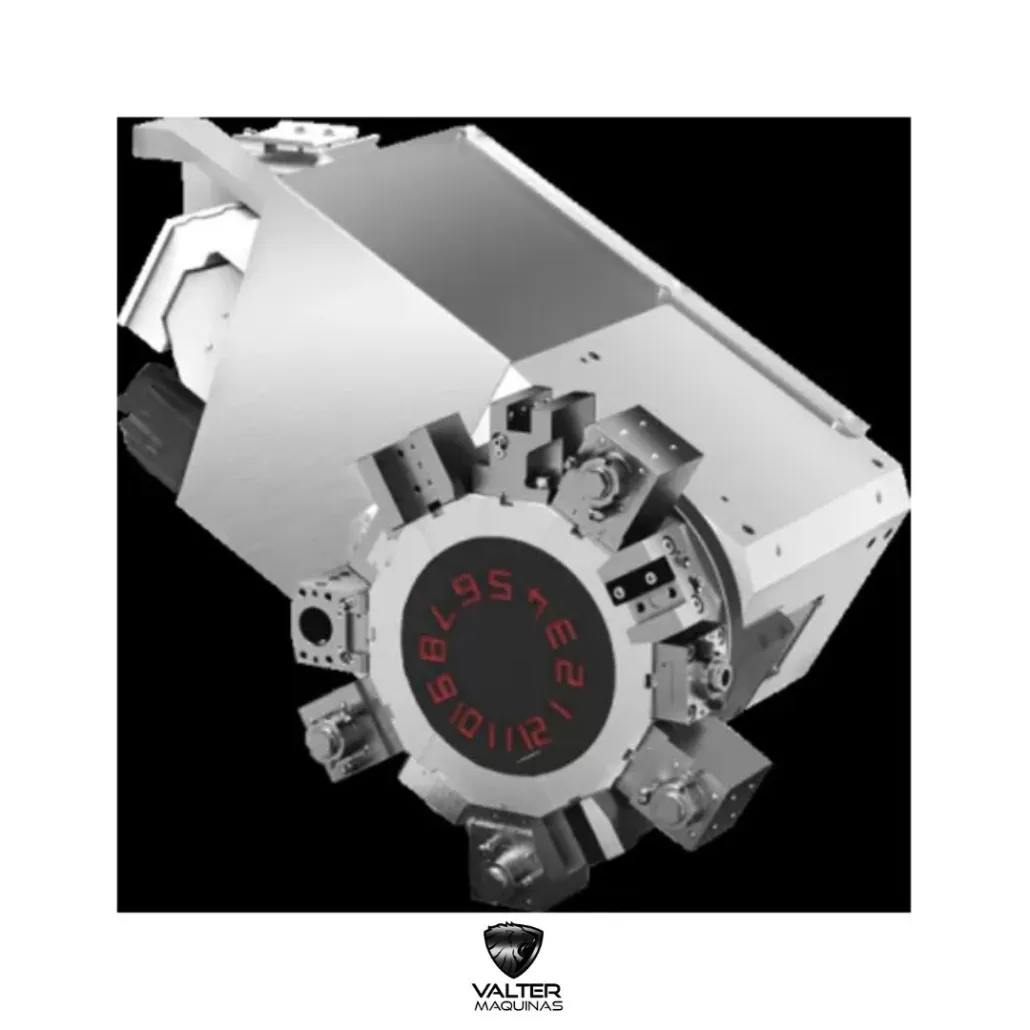

Sistema de Ferramentas (Torre BMT65)

• Capacidade da Torre: 12 Posições (BMT65 – Alta Estabilidade)
• Velocidade Máx. da Ferramenta Acionada: 4.000 RPM
• Potência do Motor de Fresagem: 3,7 kW (Torque 24-70 Nm)
• Suporte de Torneamento: 25 x 25 mm
• Diâmetro Máx. da Ferramenta de Mandrilamento: Φ40 mm

Precisão e Controle Angular

• Precisão de Posicionamento (X / Z): 0,006 mm
• Repetibilidade (X / Z): 0,004 mm / 0,006 mm
• Precisão de Posicionamento Eixo C: 51″ (segundo de arco)
• Repetibilidade Eixo C: 20″ (segundo de arco)

Outros Dados Técnicos

• Peso Total da Máquina: 5.500 kg
• Dimensões (L x W x H): 3.500 x 1.950 x 1.950 mm
• Capacidade de Energia: 30 kVA
• Volume do Líquido de Arrefecimento: 300 Litros
• Cabeçote Móvel (Tailstock): Diâmetro Φ90 mm / Curso 100 mm (Morse 5# – Opcional)

Dúvidas frequentes sobre o Taikan L45MP

1. Qual a diferença entre o L45M e o L45MP?
A principal diferença está no comprimento de usinagem. Enquanto o L45M atende até 500 mm, o L45MP possui uma base estendida que permite usinar peças de até 1.000 mm, sendo a versão ideal para eixos longos.

2. O peso da máquina influencia na precisão de peças longas?
Com certeza. O L45MP pesa 5,5 toneladas (1 tonelada a mais que o modelo padrão). Esse peso extra na base monobloco é crucial para absorver vibrações ao longo de todo o curso do eixo Z, garantindo que o acabamento seja uniforme do início ao fim da peça.

3. O sistema de refrigeração foi dimensionado para este curso?
Sim, o volume do tanque foi aumentado para 300 litros para garantir que a refrigeração seja eficiente durante toda a jornada de trabalho, essencial para manter a estabilidade térmica em usinagens de longo curso.

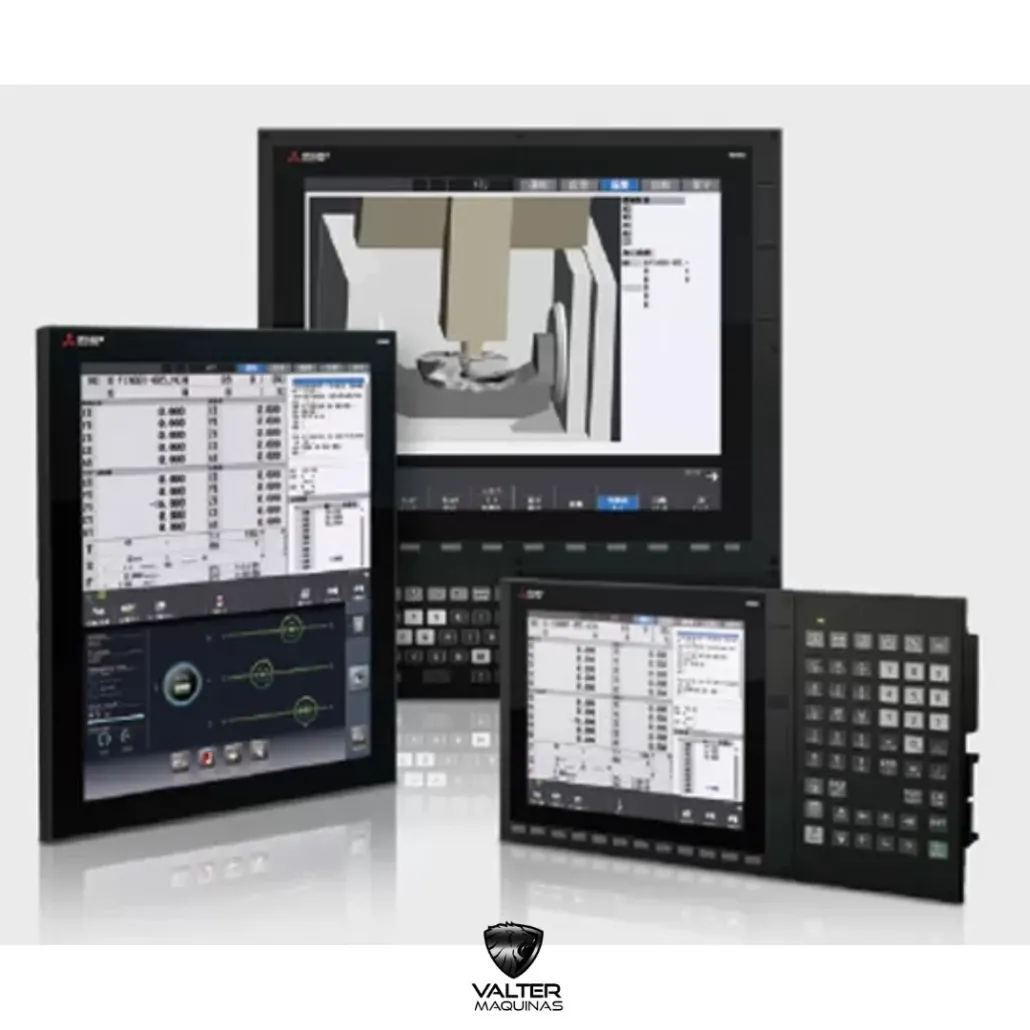

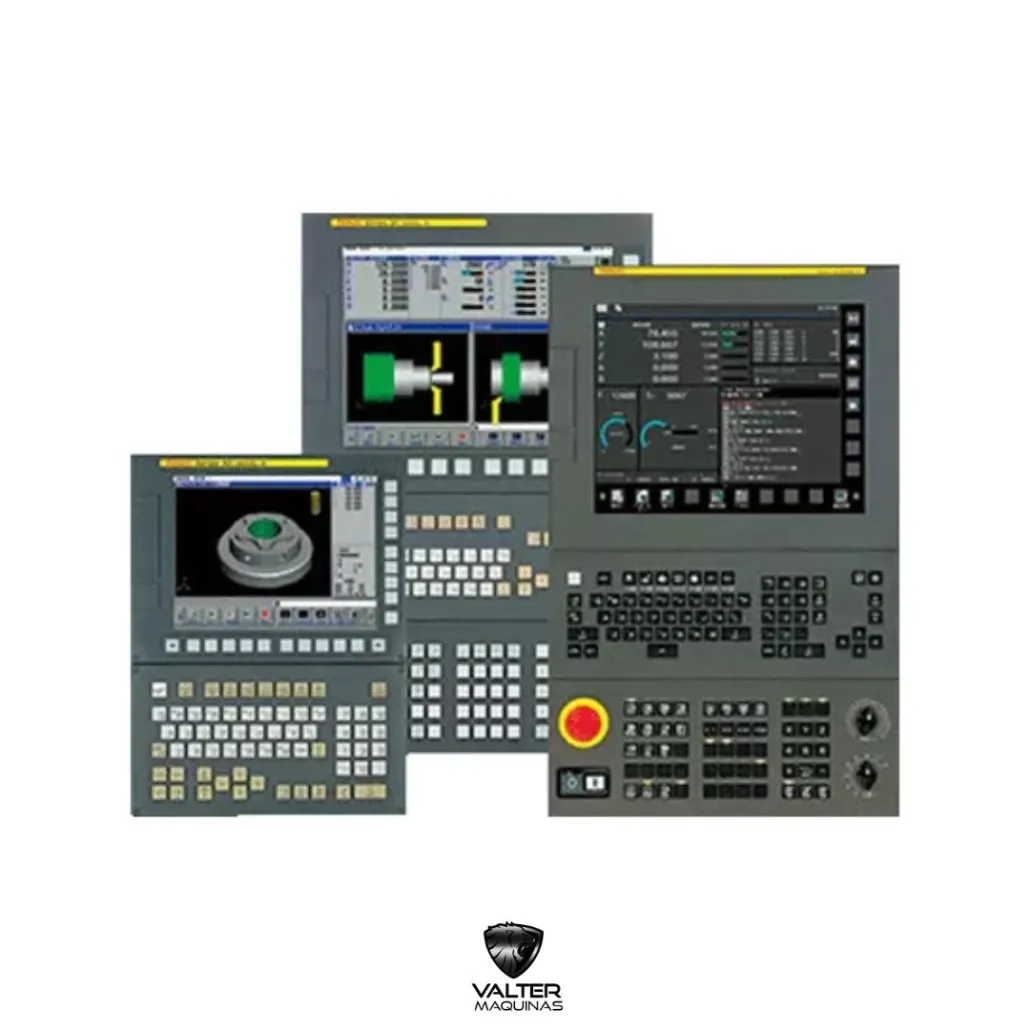

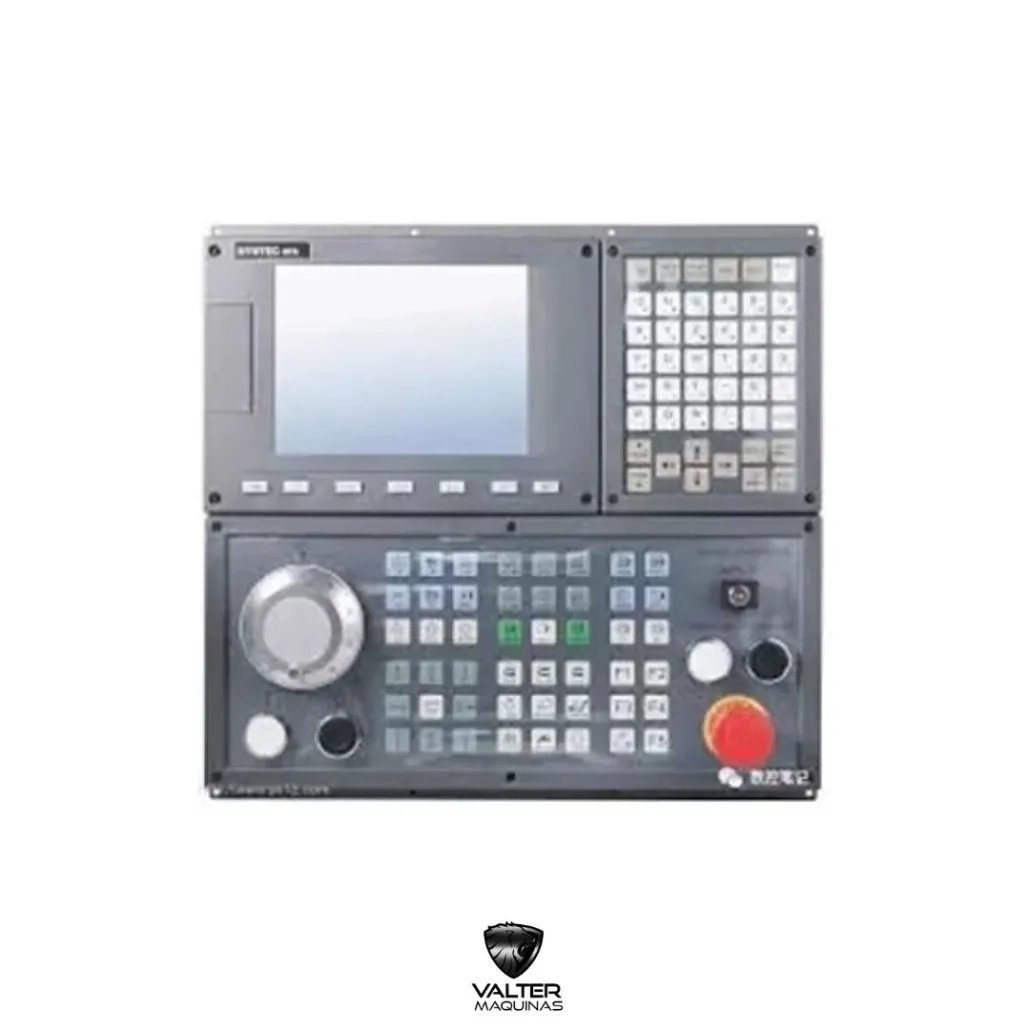

4. O comando gerencia bem as ferramentas acionadas em peças longas?
Perfeitamente. O sistema BMT65 aliado ao Eixo C de alta resolução permite realizar chavetas, furações e fresagens em qualquer ponto dos 1.000 mm de curso com a mesma precisão milesimal, eliminando segundas operações em outras máquinas.
